RotaFoot

Une monture pour monter les appareils MILC (Mirrorless Interchangeable Lens Camera) sur vos chambres Arca-Swiss.

Face aux F-metric ou classic, on conseille fortement l'Universalis pour l'utilisation du rotaFoot car on veut tous les décentrements (horizontal et vertical) à l'arrière. La M-Two convient également parfaitement (peut-être encore mieux, les deux montants étant naturellement centrés). On peut également utiliser le Rotafoot sur la M-Monolith.

Arca-Swiss a annoncé en 2021 un nouvel accessoire pour ses chambres : le rotaFoot .

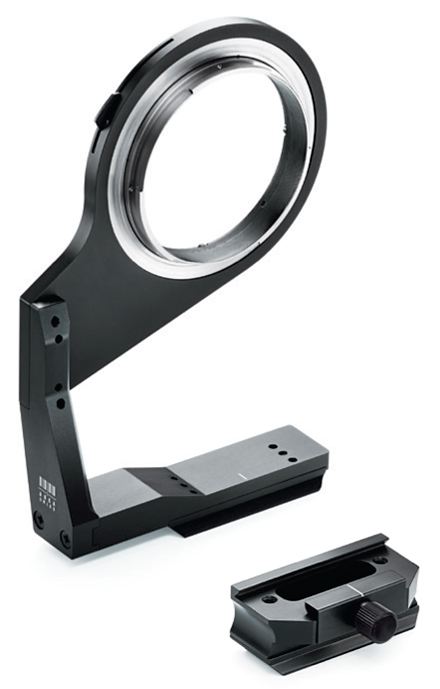

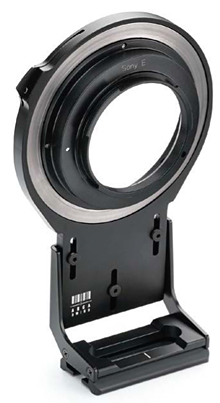

(en illustration un rotaFoot avec base Monoballfix pour chambre Universalis)

Le rotaFoot vous permet de combiner le potentiel de la dernière technologie d'appareils photos numériques sans miroir MILC (Mirrorless Interchangeable Lens Camera), avec capteurs à très haute résolution, avec les avantages de conception et de précision exceptionnels du système de chambres Arca-Swiss (ergonomie et précision des mouvements).

Deux versions du rotaFoot existent :
- le rotaFoot et
- le rotaFoot GFX100

La première version rotaFoot peut être équipée des baïonnettes suivantes: Fuji GFX, Sony E, Canon R, Nikon Z, monture L (Leica, Panasonic et Sigma), Hasselblad X et Leica M. Cette liste n'est pas exhaustive et s'agrandira.

La version rotaFoot GFX100 a été spécialement conçue pour le FUJI GFX100 et comprend une monture à baïonnette dédiée et une rallonge de cadre avant. Sa forme tient compte de la poignée inférieure proéminente du corps du GFX100. Elle fournit les extensions les plus courtes possibles pour être compatible avec, par exemple,  les objectifs Canon T-SE.



Le rotaFoot peut être utilisé sur toutes les chambres ARCA-SWISS mais il existe un article spécial pour les propriétaires d'Arca-Swiss Universalis., tenant compte du système de fixation arrière Monoballfix sur le corps de fonction.

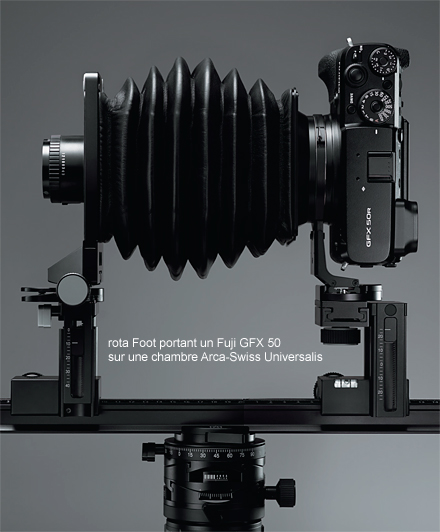

RotaFoot sur Arca-Swiss Universalis



Equipé d’une monture à baïonnette, le rotaFoot assure un montage simple et rapide des boîtiers «mirrorless» sur les chambres Arca-Swiss. La monture tournante permet de passer l'appareil en toute simplicité de « portrait » à « paysage ».
Les positions sont marquées par un encliquetage mais peuvent être dépassées : Arca-Swiss a fait le choix d’une rotation qui ne soit pas mécaniquement limitée. Le système est auto-freiné et autorise pour plus de créativité le maintien du boîtier dans n’importe quelle position.
L'épaisseur du dispositif est très faible : de l'ordre de 5mm au niveau de l'objectif.



Le rotaFoot offre une fonction de réglage de la hauteur qui permet de monter et de centrer facilement toute une série de boîtiers «mirrorless» avec les chambres ARCA-SWISS. Il est possible d’ajuster la hauteur pour centrer un appareil photo numérique tout en maintenant la montée/descente à zéro sur l’échelle du corps à fonction. Le réglage de la hauteur se fait une seule fois et reste figé grâce à trois vis.

Le soufflet reste sur le porteur lors des manipulations et le capteur est ainsi en permanence à l'abri de la poussière.

Le rotaFoot est disponible en différentes versions, en fonction de votre équipement photographique.

Un tableau téléchargeable vous donne les compatibilités des rotafoot avec les objectifs couramment disponibles sur le marché.



Afin d’assembler votre rotaFoot Kit, l'atelier a besoin de connaître le modèle de votre chambre Arca-Swiss et de la monture souhaitée dans la liste ci-dessous :



!

Arca-Swiss et appareils Mirrorless

L'évolution actuelle voit disparaître les miroirs des appareils reflex au profit des visées électroniques dans les appareils "mirrorless".
Sur ces derniers appareils, il est plus facile de créer des optiques beaucoup plus performantes, puisqu'il n'y a pas besoin de dévier les faisceaux lumineux afin de garder une place pour le passage miroir. On va donc vers des optiques bien plus symétriques, plus faciles à construire et naturellement beaucoup plus performantes.

Le capteur est aussi bien plus proche du bord du boîtier dans les appareils de type MILC (Mirrorless Interchangeable Lens Camera). On peut ainsi utiliser le capteur plus facilement pour des mouvements à l'arrière d'une chambre, le capteur n'entrant pas tout de suite dans l'ombre des bords du boîtier, ce qui était le cas avec les appareils reflex.

Arca-Swiss a inventé le rotoFoot en 2021. Cet accessoire permet d'utiliser les appareils Mirrorless actuels et à venir avec la plus grande facilité sur vos chambres Arca-Swiss.

Si vous possédez actuellement un appareil Mirrorless (Fuji GFX 50, GFX 100...), la meilleure solution possible pour le monter sur une chambre Arca-Swiss est d'utiliser le rotaFoot.

R-Line et appareils Mirrorless

Hormis avec le dejà ancien Fuji GFX50R, il n'y a aucune compatibilité entre les appareils mirrorless et les R-camera.
Les R-camera restent destinées aux dos numériques ou à des accessoires argentiques (dos Rollfilm etc.).
Pour tout les appareils mirorless (X2D Hasselblad compris) il est conseillé de se tourner vers la solution Universalis + rotaFoot où on obtiendra les solutions les plus modulaires.
Le possesseur d'une Rm3di doit se tourner obligatoirement vers une solution à dos numérique type PhaseOne IQ ou Hasselblad cfv-50/100c

Rotafoot pour pour monter un appareil numérique petit format mirrorless sur une chambre Arca-Swiss (sauf chambre Universalis)



Le rotaFoot se clipse simplement dans la pince qui porte normalement le cadre arrière de la chambre, sur le corps de fonction arrière de la chambre.

069103.0

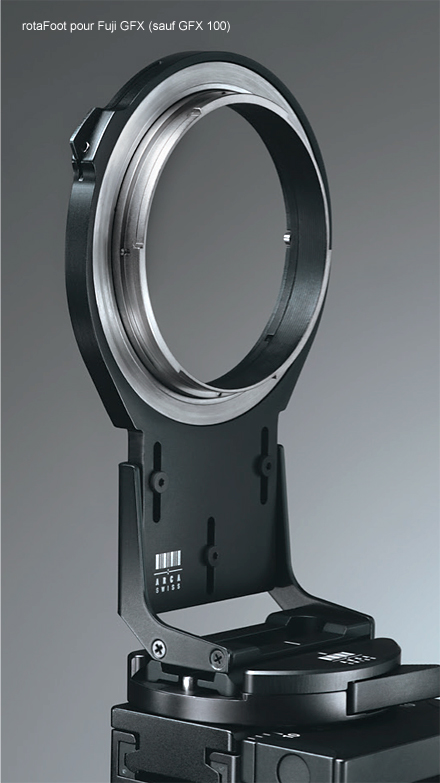

ARCA-SWISS rotaFoot Fuji GFX

(ne convient pas au GFX100 à cause de sa forme particulière ; par contre, convient au GFX100S)

069103.1

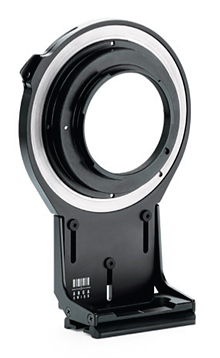

ARCA-SWISS rotaFoot Sony E





069103.2

ARCA-SWISS rotaFoot Monture en L (Leica, Panasonic, Sigma)

069103.3

ARCA-SWISS rotaFoot Canon R

069103.4

ARCA-SWISS rotaFoot Nikon Z

069103.5

ARCA-SWISS rotaFoot Hasselblad X

069103.6

ARCA-SWISS rotaFoot Leica M

Rotafoot pour pour monter un appareil numérique petit format mirror less sur une chambre Universalis



En exception à toutes les autres chambres Arca-Swiss, dont le cadre arrière est tenu par une pince, le cadre arrière sur une chambre Universalis est tenu par un étau Monoballfix. Les rotaFoot pour chambre Universalis présentent donc une embase Monoballfix, un peu plus large que les rotaFoot pour toutes les autres chambres Arca-Swiss.



069100

ARCA-SWISS rotaFoot Fuji GFX 100 pour Universalis (avec extension de 20mm avec baïonnette)

(Rallonge avant 20 mm incluse)

069102.0

ARCA-SWISS rotaFoot pour Universalis et Fuji GFX

(ne convient pas au GFX100)



069102.1

ARCA-SWISS rotaFoot pour Universalis et Sony E

069102.2

ARCA-SWISS rotaFoot pour Universalis et Monture L (Leica, Panasonic, Sigma)

069102.3

ARCA-SWISS rotaFoot pour Universalis et Canon R

069102.4

ARCA-SWISS rotaFoot pour Universalis et Nikon Z

069102.5

ARCA-SWISS rotaFoot pour Universalis et Hasselblad X

069102.6

ARCA-SWISS rotaFoot pour Universalis et Leica M

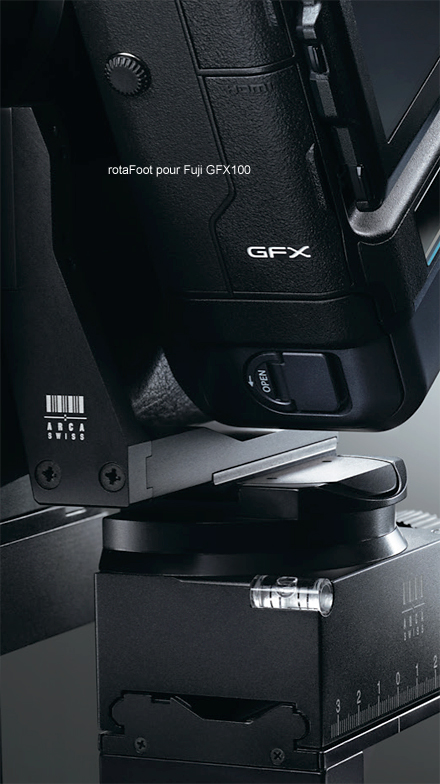

rotaFoot spécial GFX100





069101

ARCA-SWISS rotaFoot Fuji GFX 100 (avec extension de 20mm avec baïonnette)

(Rallonge avant 20 mm incluse)

069100.1

ARCA-SWISS rotaFoot pour Universalis et Fuji GFX 100

(Rallonge avant 20 mm incluse)



Baïonnettes rotaFoot seules

Les baïonnettes interchangeables rotaFoot peuvent être achetées séparément pour des appareils photo numériques supplémentaires ; elles sont faciles à installer et à fixer au rotaFoot avec quatre vis.
069110

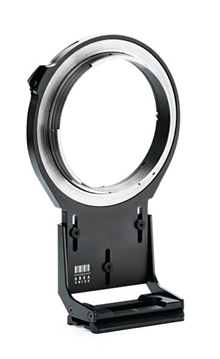

Baïonnette Fuji GFX pour rotaFoot

069111

Baïonnette Sony E pour rotaFoot

069112

Baïonnette à monture L pour rotaFoot (Leica, Panasonic, Sigma)

069113

Baïonnette Canon R pour rotaFoot

069114

Baïonnette Nikon Z pour rotaFoot

069115

Baïonnette Hasseblad X pour rotaFoot

069116

Baïonnette Leica M pour rotaFoot

069105

Vis de rechange baïonnette rotaFoot (x4)

Si vous avez perdu les vis d'attache de vos baïonnettes...

Soufflets pour rotaFoot

Le rotaFoot nécessite l'utilisation de l'un des quatre soufflets DSLR avec connexion magnétique.
071000.5

Soufflet universel 6x9, 20cm (f = 120-180), reflex numérique

(requiert la baïonnette ou le connecteur de la marque)

071002

Soufflet 6x9 standard, 24cm, (f = 150-240) pour reflex numérique

(nécessite une monture à baïonnette Canon Nikon, Sony, etc.)



071013

Soufflet 6x9, 10cm (f = 24-120), pour appareil reflex numérique



 (nécessite une baïonnette Canon, Nikon, Sony, etc.)

071026

Soufflet 6x9 long 50cm (f = 180-500), pour appareil reflex numérique

  (nécessite une baïonnette Canon, Nikon ou Sony, etc.)



Documentation sur le rotaFoot

Télécharger la brochure en français.
Télécharger la brochure en anglais.
Télécharger la brochure en allemand.
RotaFoot instructions (anglais)

Exemple de configurations recommandées avec un mirror less

Vous possédez un Fuji GFX 100 :

Vous pouvez le monter sur une chambre Universalis :
Universalis DSLR ref 019123 rotaFoot pour GFX100 et Universalis ref 069100.1

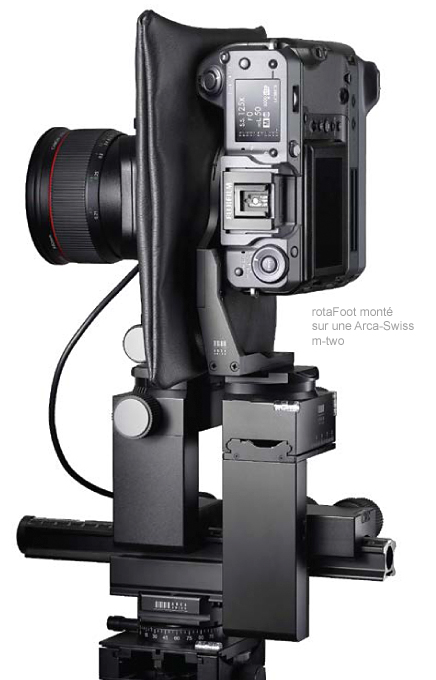

Vous pouvez le monter sur une M-Two :

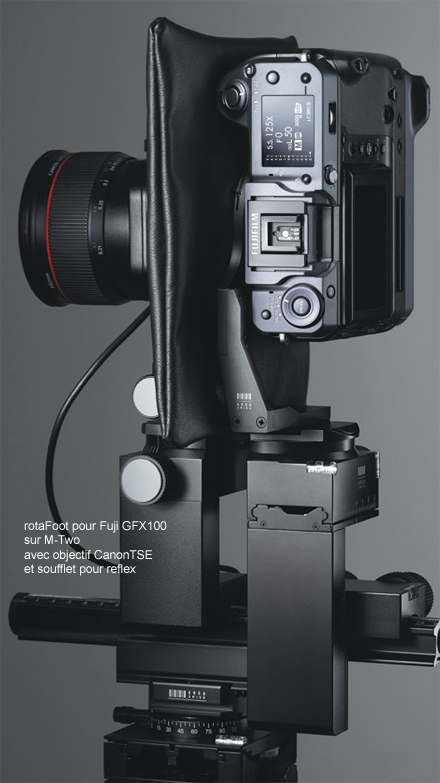

Avec M-Two (plus de fonctions sur le corps arrière) : M-Two DSLR ref 0141323.1 + rotaFoot pour Fuji GFX ref 069101.1

Vous pouvez équiper ces configurations d'un objectif Rodenstock standard pour le format 33x44mm, soit, par exemple :

- L'objectif Rodenstock HR Digaron W 4,0/50 mm avec Aperture Only, livré sur planchette ref 50405001 pour un standard légèrement élargi (pour une orientation un peu plus grand angle)
- L'objectif Rodenstock HR Digaron W 5,6/70 mm avec Aperture Only, livré sur planchette ref 50507001 pour un standard.

Pour bien choisir l'objectif qui vous convient le mieux, vous pouvez utiliser ce petit utilitaire en ligne.



Vous possédez un Fuji GFX 100S :

Vous pouvez le monter sur une chambre Universalis :
Universalis DSLR ref 019123 rotafoot pour Fuji GFX 100S ref 069103.0

Vous pouvez le monter sur une M-Two :
Avec M-Two (plus de fonctions sur le corps arrière) : M-Two DSLR ref 0141323.1 + rotafoot pour Fuji GFX 100S ref 069103.0

Vous pouvez équiper toutes ces configurations d'un objectif Rodenstock standard pour le format 33x44mm, soit, par exemple :
- L'objectif Rodenstock HR Digaron W 5,6/70 mm avec Aperture Only, livré sur planchette ref 50507001 pour un standard assez serré (Nota : dans le cas du Rodenstock HR Digaron W 4,0/50 mm , un montage via L-Bracket est préconisé car avec le rotaFoot, le groupe arrière de l'objectif vient en collision de ce dernier, ce qui limite quasi tout décentrement).



Lors de la commande, d'une de ces configurations, n'hésitez-pas à préciser le type de votre appareil photo de sorte que l'atelier valide votre configuration.
