Chambre Pico

!

Description rapide

La chambre Pico est disponible en pré-commande pour quelques exemplaires au 1er juin 2024, avec livraison au 1er juillet 2024. Arca-Swiss ne pourra servir tout d’abord qu'un nombre limité d'exemplaires, les tous premiers vendus.

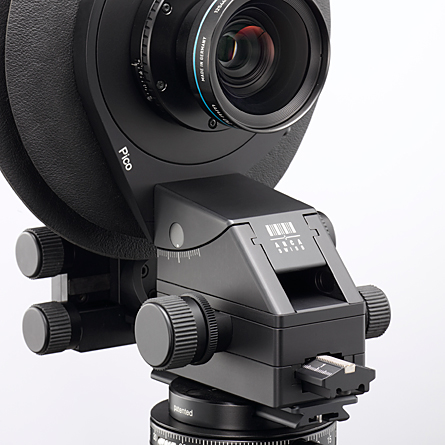

La nouvelle chambre d'Arca-Swiss s'appelle la Pico.
C'est une toute petite chambre aux mouvements ultra-précis pour le paysage, l'intérieur et l'architecture.
Pour les objets en studio on pourra préférer d'autres chambres comme la Monolith.
Outre la précision, il faut noter qu'elle permet d'embarquer les optiques tierces, comme par exemple les Schneider Blue Ring au standard de Phase One grâce aux adaptateurs montables à l'avant.
Un module électronique permet à l'arrière le contrôle du diaphragme.

La nouvelle chambre d'Arca-Swiss tournée vers les appareils numériques apporte dans un petit volume une rigidité et une précision sans équivalents sur le marché. Les mouvements micro-métriques auto-bloquants limitent le nombre des boutons de réglages et simplifient la pratique photographique. Les nombreux adaptateurs permettent de monter
- à l'avant la plupart des objectifs à grand cercle d'image disponibles sur le marché
- à l'arrière la plupart des appareils numériques du marché.

La Pico permet ainsi de conserver son investissement photographique en accédant à la pratique des mouvements de la chambre.



Un nouveau standard

chambre arca-swiss Pico

Pico
Le nouveau standard de la chambre photographique pour capteurs à très haute résolution.

100 années d’expérience et de passion dans la création de chambres photographiques se retrouvent aujourd’hui concentrés dans la nouvelle chambre Pico, résolument moderne et en cohérence avec la philosophie de la maison ARCA-SWISS.
L’héritage de Philippe et de Martin VOGT, la passion de Samuel VOGT et des équipes d’ARCA-SWISS ont donné naissance à une nouvel instrument compact et polyvalent répondant aux exigences de la photographie d’aujourd’hui.
Avec ses mouvement de bascule à l’avant et de décentrement à l’arrière, la Pico offre aux utilisateurs de dos numériques et de boitiers Mirrorless un contrôle optimal du plan de netteté pour encore plus de créativité.

L’efficacité des mouvements

Servir le photographe le plus efficacement possible, c’est la quête de la maison ARCA-SWISS depuis plus d’un siècle. Avec la Pico, un nouveau cap a été franchi.
L’exigence sur les mouvements autobloquants a été portée à un niveau supérieur, apportant encore plus de stabilité et de précision pour un plaisir de manipulation sans égal.

Une rigidité exceptionnelle

Le concept de la Pico est unique et breveté.
Il repose sur la limitation du nombre de pièces en mouvement avec :
•   Un corps avant fixe et surdimensionné
•   Une équerre en L ultra-rigide qui coulisse dans le corps avant
Ce concept assure un parallélisme optimal entre le cadre avant et le cadre arrière et répond aux exigences de positionnement des capteurs à très haute résolution actuels.

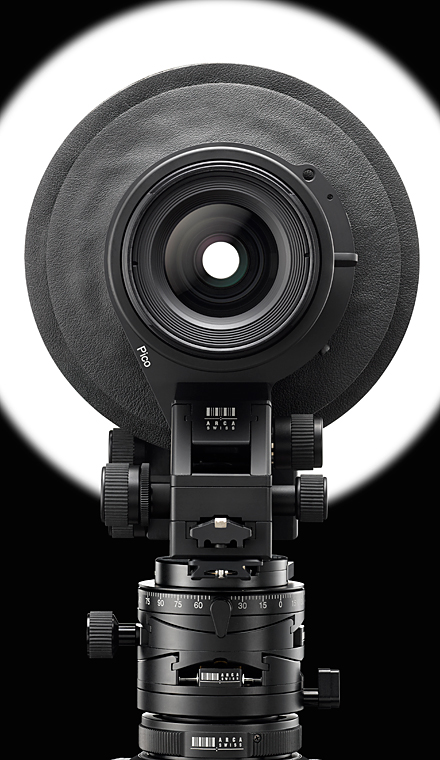

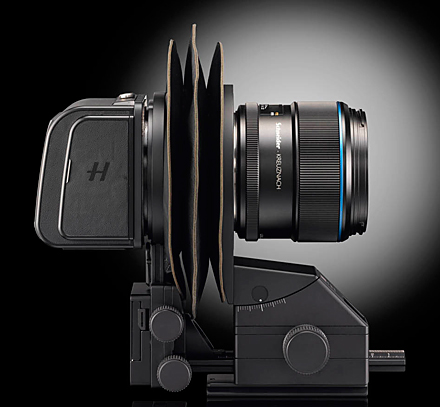

Pico Arca-Swiss



L’ergonomie entre tradition et innovation

La philosophie et l’ergonomie des mouvement de la marque sont préservés : bascules à gauche et décentrements à droite.
La calibration de la mise au point est réalisée à l’aide d’un clic programmable intégré dans le bouton de mise au point.


La Pico avec le corps avant au repos

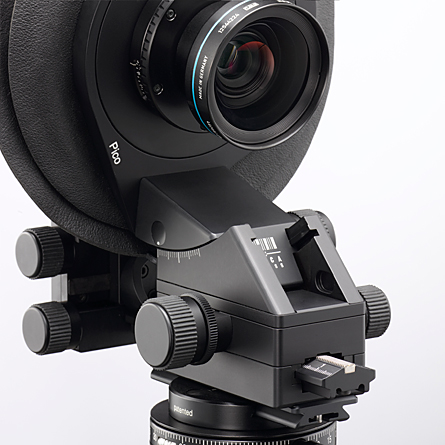

La Pico en bascule avant (tilt)

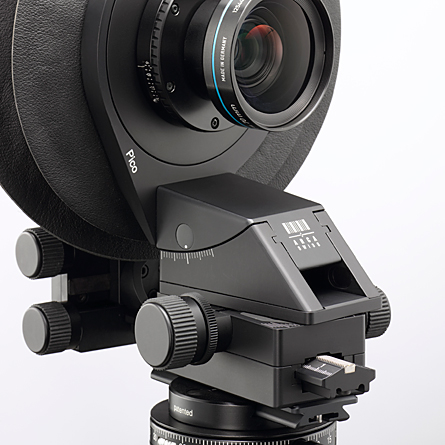

La Pico en bascule horizontale avant (swing)





Rigide, compacte et légère

Les formes de la Pico ont d’abord été conçues dans le but d’obtenir un maximum de rigidité et de précision à des endroits stratégiques.
Sa silhouette unique avec son corps arrière en forme de L lui confère, une fois rétractée, un très faible encombrement.
Réalisée avec un alliage d’aluminium spécial, la Pico reste très légère mais sans aucun compromis sur la rigidité.

Conçue pour les boitiers mirrorless et les dos numériques

Grâce à sa gamme d'adaptateurs, le système de la Pico permet de monter les boîtiers Mirrorless et permet également l’installation des dos numériques Mamiya/Phase One et Hasselblad.

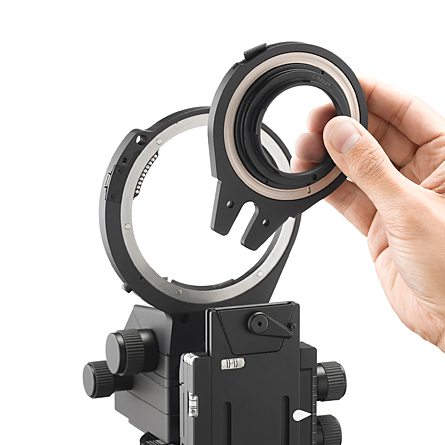

Les adaptateurs, très facilement interchangeables grâce à un simple levier de verrouillage, permettent une flexibilité aisée.
La Pico assure un fonctionnement optimal des capteurs de dernière génération toujours plus exigeants en terme de précision.



Pico Arca-Swiss

Compatible avec des optiques d’excellence

La Pico est compatible avec les optiques de moyen format et ouvre la possibilité d’adapter des optiques d’exception aux boîtiers mirrorless : La majorité des objectifs de la gamme Rodenstock, les objectifs Phase One Blue Ring et Silver Ring.
Le système est également ouvert à des optiques anciennes mais néanmoins toujours d’actualité, toujours présentes sur le marché de l’occasion.

Deux nouvelles optiques signées ARCA-SWISS

Un 24 mm f3.5 et un 50 mm f2,8 Tilt/Swing de signature ARCA-SWISS sont proposés avec le système Pico. Chacun possède une bascule de +/- 8.5° parfaitement centrée sur l’axe optique pour un contrôle parfait de la perspective.

L’objectif ARCA-SWISS 24 mm f/3.5 est destiné à l’architecture et au paysage. Il présente une très faible distorsion et une qualité d’image sur les bords exceptionnelle.
L'objectif ARCA-SWISS 50mm f/2. est adapté à la photographie d'architecture et d'intérieur. Il permet également de faire de la macro grâce à sa distance de mise au point très réduite (27 cm) et son rapport de grossissement de 0,5.

Des accessoires facilement interchangeables

Sur la Pico, tout est conçu pour simplifier les changements et les rendre plus rapides.

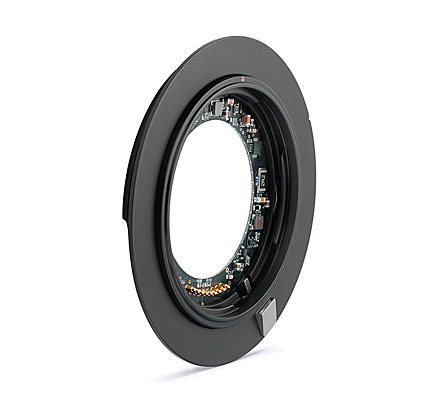

A l’avant, une nouvelle monture B-mount permet un changement aisé des objectifs grâce à un système de baïonnette comme sur l’ensemble des boitiers Mirrorless.

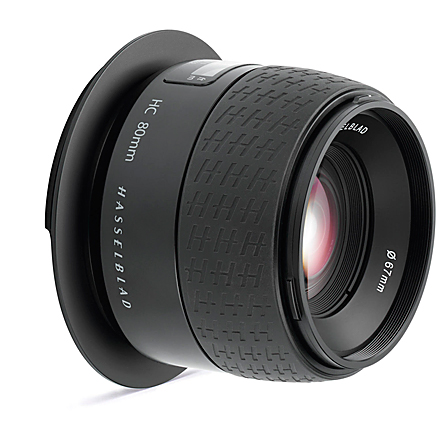

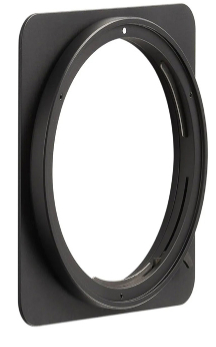

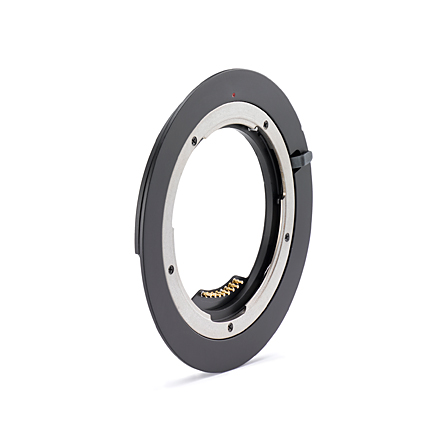

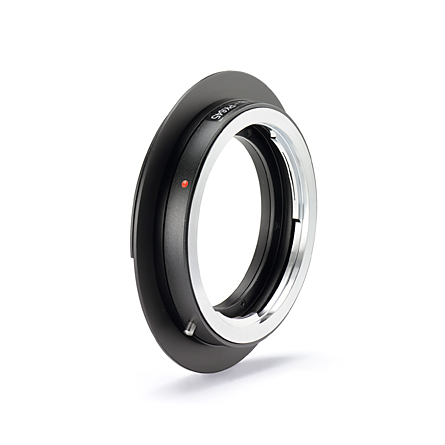

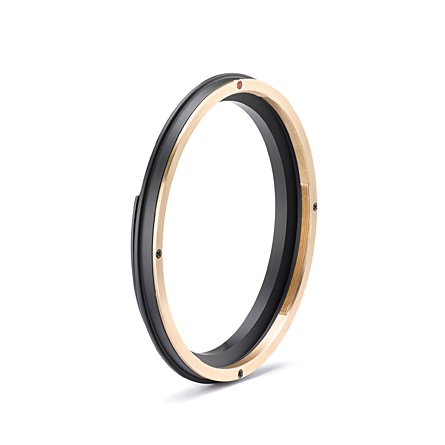

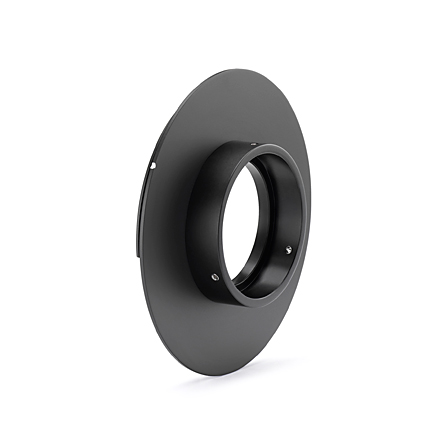

Une plaque d’adaptation permet également de monter tous les objectifs déjà équipés d’une monture R.

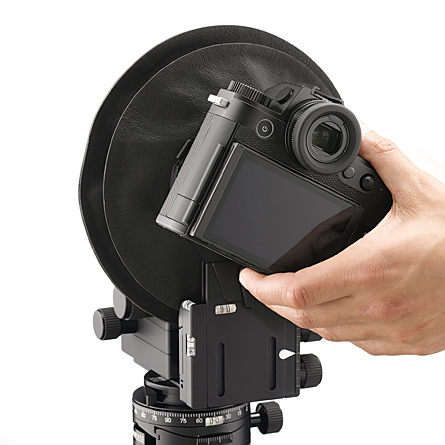

A l’arrière, les adaptateurs se remplacent également très facilement et permettent de passer d’une monture à une autre grâce à un simple levier de verrouillage.
Au milieu, un système d’aimants permet de maintenir le soufflet à la bonne position. Un clic à l’avant, un clic à l’arrière et le soufflet est en place.
Enfin, pour la calibration des objectifs avec bague de mise au point, un clic programmable permet de mémoriser le point de calibration.


Une ergonomie accrue par rapport aux objectifs Tilt/Shift
En comparaison avec l'utilisation d'un simple objectif à bascule et décentrement, l’utilisation d’une chambre permet une meilleure ergonomie et un confort accrus autorisant le photographe à rester concentré sur le cadrage et la mise au point.
En outre, il n'y a pas de changement de perspective lorsque les décentrements sont réalisés à l’arrière,  au niveau du capteur. Ceci est notamment très utile lors de la réalisation d’assemblages photographiques (stitching).
Enfin, l’utilisation d’une chambre permet l’utilisation d’un boîtier ou d’un dos numérique avec des objectifs de marques différentes pour encore plus de possibilités.



Arca-Swiss Pico



Un savoir-faire et une maîtrise totale de nos fabrications

De la conception au service après-vente, la maison ARCA-SWISS abrite sous son toit l’ensemble des métiers nécessaires à la réalisation de ses produits.
Nous concevons et réalisons chacune de nos pièces en utilisant des machines de pointe et les dernières technologies du marché.
L’assemblage de chacun de nos produits, la confection de nos soufflets sont réalisés à la main par nos opérateurs hautement qualifiés dont la fierté est de pouvoir délivrer le meilleur instrument au service des photographes professionnels.
Cette intégration des métiers nous permet de réaliser plus de 90% de la valeur ajoutée de nos produits en interne et jusqu'à plus de 98 % de cette valeur en comptant les sous-traitants locaux du bassin des micro techniques de notre région, spécialisée dans l’horlogerie et la très haute précision.



Indépendance et longévité

Entreprise familiale de plus de 100 ans, ARCA-SWISS continue à perpétuer l’innovation pour servir les photographes professionnels.
Notre objectif est d’apporter des solutions originales aux professionnels de la photographie en intégrant un maximum de métiers  et en développant nos compétences en interne. C’est pour nous le gage de créativité, d’indépendance et longévité de l’entreprise.

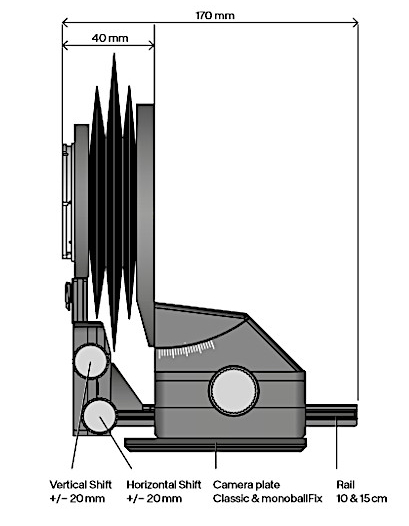

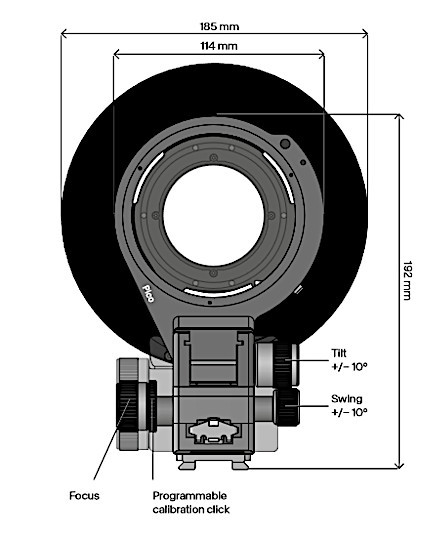

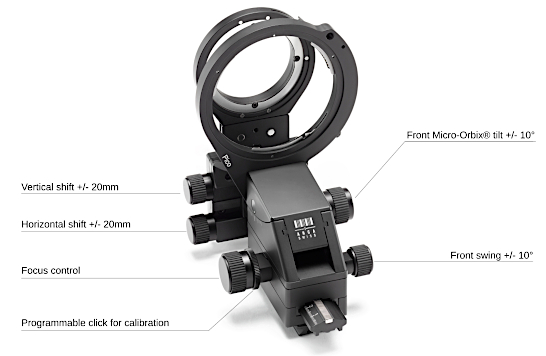

Specifications techniques de la Pico



- Décentrement horizontal arrière (horizontal shift)
± 20 mm micrométrique autobloquant avec pas indicatifs tous les 3mm

- Décentrement vertical arrière (vertical shift)
± 20 mm micrométrique autobloquant avec pas indicatifs tous les 3mm

- Micro-Obix® avant : Inclinaison du plan sur l'axe horizontal avant (ou front tilt) en berceau  ±10° autobloquant micrométrique avec pas indicatifs tous les 1°

- Bascule du plan avant sur l'axe vertical (Front Swing) ±10° auto-bloquant micrométrique avec pas indicatifs tous les 1°

- Contrôle de mise au point par bague micrométrique autobloquante avec course programmable pour une bonne calibration









- Poids net sans soufflet, ni adaptateur, ni plaque d'objectif : 950 g

- Composition : aluminium technique

- Des rails de 10 cm et de 15 cm sont fournis

- Soufflet en cuir avec attache magnétique à l'avant et à l'arrière

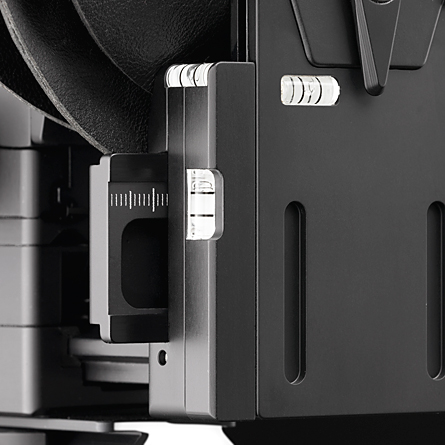

- Niveaux : 3 niveaux en tube, aisément lisibles, sur le montant arrière

- Monture :  nouvelle monture B avec baïonnette quart de tour



Autres composants :
- Adaptateur arrière à verrouillage rapide
- Adaptateur arrière tournant pour passage portrait/paysage
- Cadre avant avec une connexion HDMI pour le transfert des informations de contrôle d'ouverture
- Attache magnétique du module de contrôle



ARCA-SWISS Pico cameras sets

Sets avec l'adaptateur correspondant à l'appareil. Il faut ajouter à l'avant adaptateur et objectif.

A noter, la Pico présente à l'avant la nouvelle monture Arca B ("B-Mount"), qui est une monture à arrêt mécanique, comme sur la plupart des appareils existants.

Cette monture permet la compatibilité avec la plupart des types de baïonnettes existantes au travers d'adaptateurs B-Mount.

 La Pico est livrée montée avec un Rail court mais le Rail long, pour des focales longues, est également fourni.

Pour votre sécurité, lors de votre commande, merci de nous signaler dans le champ "Remarque de commande" le dos numérique ou l'appareil numérique et l'objectif que vous désirez associer. L'atelier vérifie systématiquement la cohérence de votre configuration.

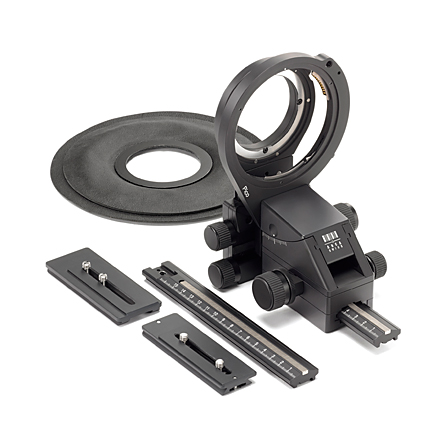

Ci-dessus : Contenu-type d'un set pour appareil mirrorless

A noter : 2 plaques Camera sont fournis : une monoballFix et une Classic (pour ceux qui n'aurait pas la chance de posséder une tête ARCA Monoballfix !)

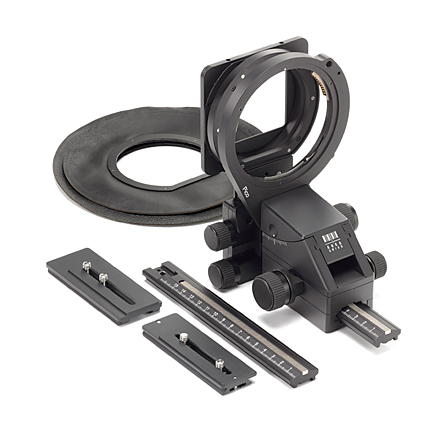

Ci-dessus : Contenu d'un set pour dos numérique

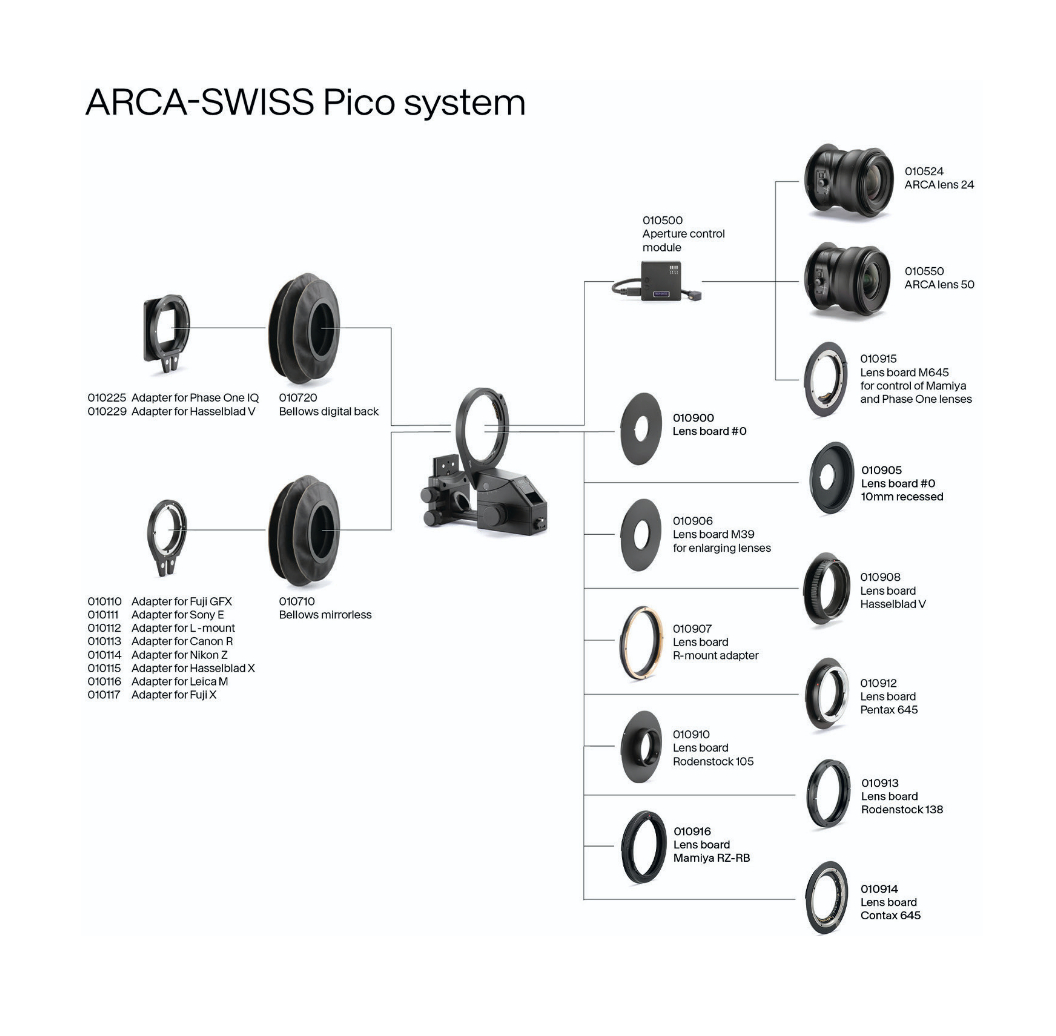

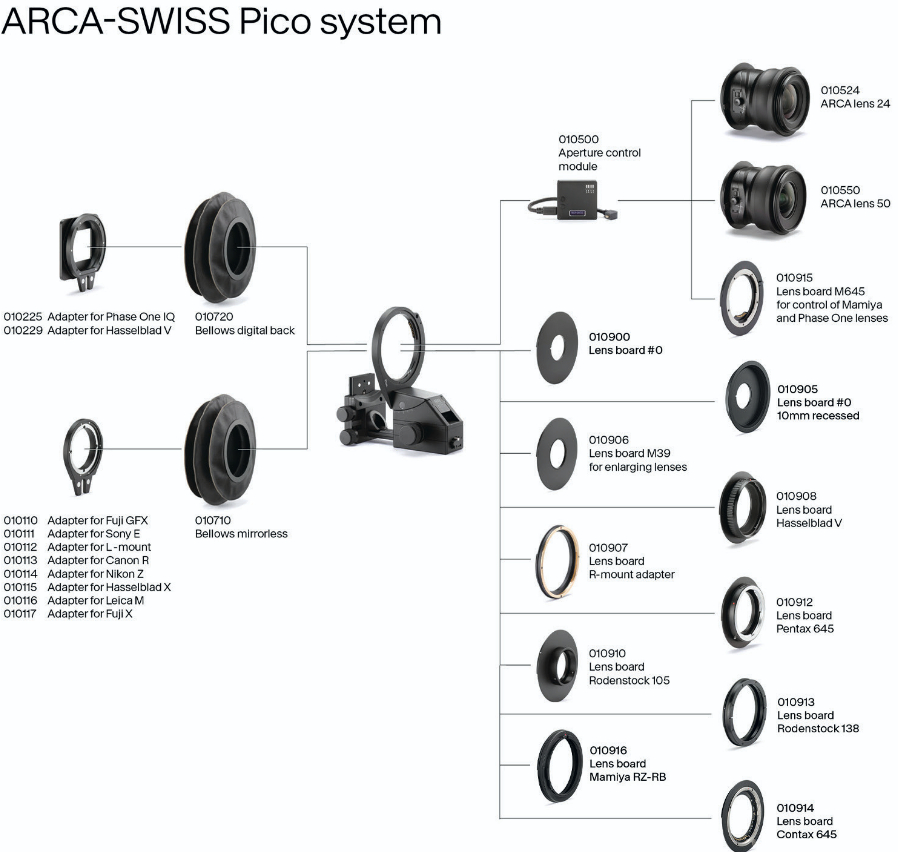

 système Pico Arca-Swiss

Télécharger ici la vue agrandie du système de la Pico

Télécharger ici la brochure de la Pico (en anglais)

Télécharger ici la liste des objectifs compatibles avec la Pico

Télécharger ici les spécifications techniques de la Pico





010010

Pico Fuji GFX

Set avec l'adaptateur correspondant à l'appareil. Il faut ajouter à l'avant adaptateur et objectif, plus, éventuellement pour les optiques l'exigeant, le module de contrôle d'ouverture.
010011

Pico Sony E

Set avec l'adaptateur correspondant à l'appareil. Il faut ajouter à l'avant adaptateur et objectif, plus, éventuellement pour les optiques l'exigeant, le module de contrôle d'ouverture.
010012

Pico L

Set avec l'adaptateur correspondant à l'appareil. Il faut ajouter à l'avant adaptateur et objectif, plus, éventuellement pour les optiques l'exigeant, le module de contrôle d'ouverture.



Set avec l'adaptateur correspondant à l'appareil. Il faut ajouter à l'avant adaptateur et objectif, plus, éventuellement pour les optiques l'exigeant, le module de contrôle d'ouverture.





010013

Pico Canon R

Set avec l'adaptateur correspondant à l'appareil. Il faut ajouter à l'avant adaptateur et objectif, plus, éventuellement pour les optiques l'exigeant, le module de contrôle d'ouverture.
010014

Pico Nikon Z

Set avec l'adaptateur correspondant à l'appareil. Il faut ajouter à l'avant adaptateur et objectif, plus, éventuellement pour les optiques l'exigeant, le module de contrôle d'ouverture.
010015

Pico Hasselblad X

Set avec l'adaptateur correspondant à l'appareil. Il faut ajouter à l'avant adaptateur et objectif, plus, éventuellement pour les optiques l'exigeant, le module de contrôle d'ouverture.

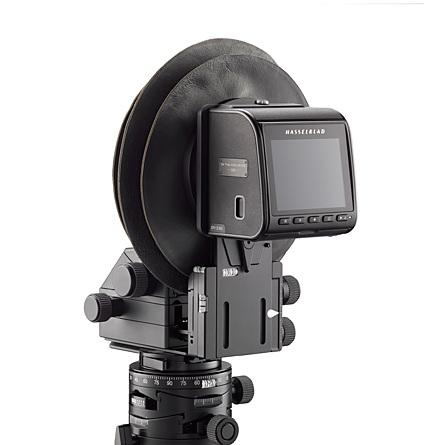

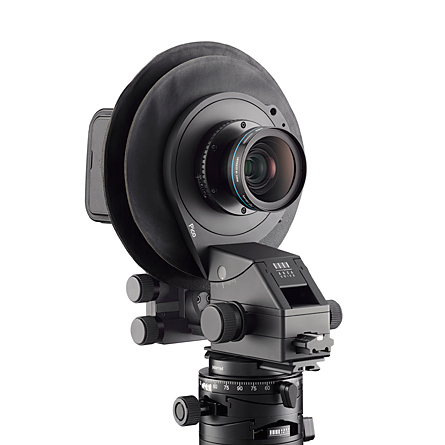

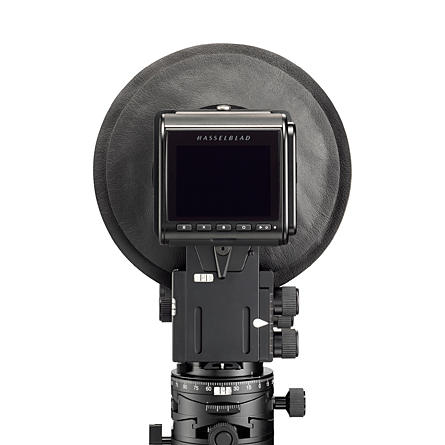

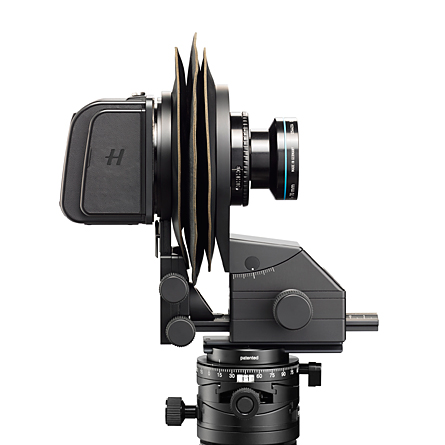

Pico pour Hasselblad X avec un dos Hasselblad et objectif Rodenstock



010016

Pico Leica M

Set avec l'adaptateur correspondant à l'appareil. Il faut ajouter à l'avant adaptateur et objectif, plus, éventuellement pour les optiques l'exigeant, le module de contrôle d'ouverture.
010017

Pico Fuji X

Set avec l'adaptateur correspondant à l'appareil. Il faut ajouter à l'avant adaptateur et objectif, plus, éventuellement pour les optiques l'exigeant, le module de contrôle d'ouverture.
010025

Pico Phase One IQ

Set avec l'adaptateur correspondant à l'appareil. Il faut ajouter à l'avant adaptateur et objectif, plus, éventuellement pour les optiques l'exigeant, le module de contrôle d'ouverture.

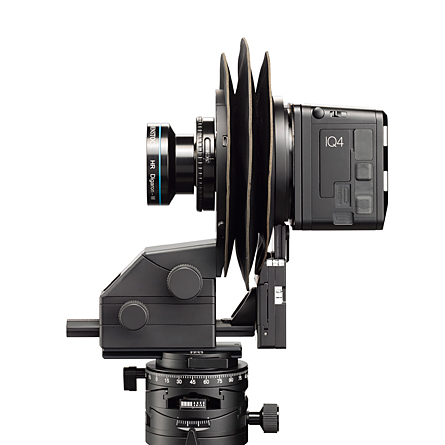

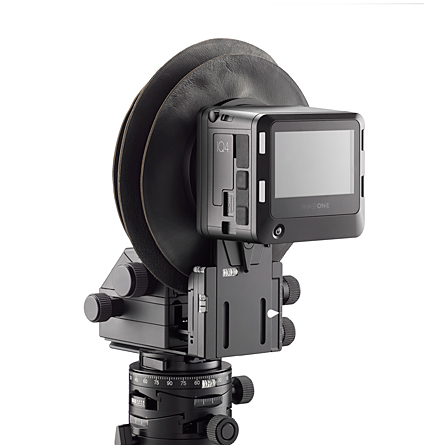

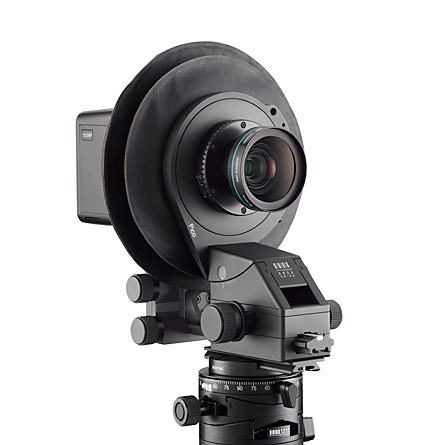

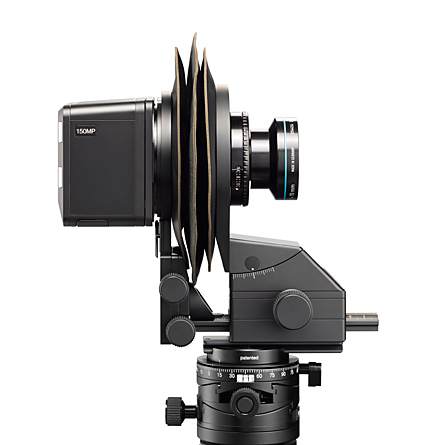

Pico avec un dos Phase One IQ4



010029

Pico Hasselblad V

Set avec l'adaptateur correspondant à l'appareil. Il faut ajouter à l'avant adaptateur et objectif, plus, éventuellement pour les optiques l'exigeant, le module de contrôle d'ouverture.

Soufflets pour Pico

010710

Pico soufflet pour appareils Mirorless





010720

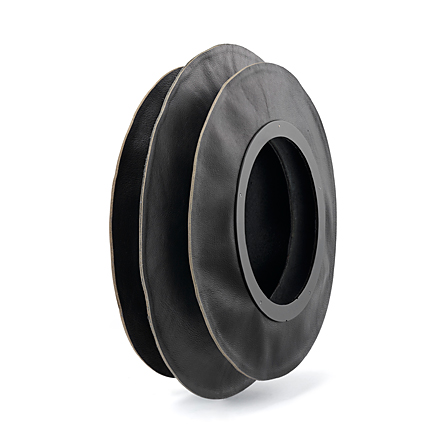

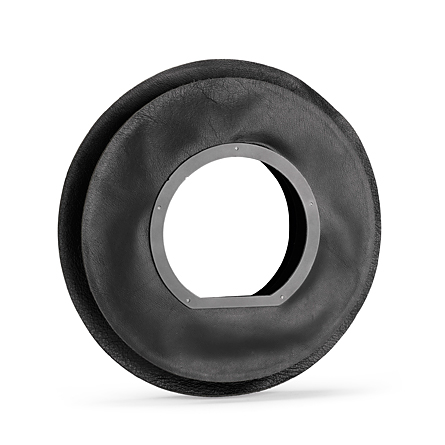

Pico soufflet pour dos numériques





Adaptateurs supplémentaires pour le montage de vos appareils





010110

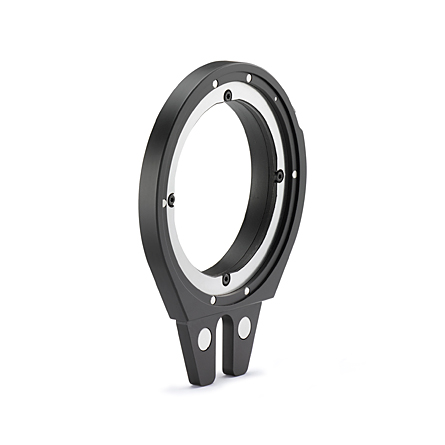

Pico adaptateur pour Fuji GFX

Permet d'adapter un Fuji GFX sur un set de chambre Pico originellement dédié à une autre marque.



010111

Pico adaptateur pour Sony E

Permet d'adapter un Sony E sur un set de chambre Pico originellement dédié à une autre marque.
010112

Pico adaptateur pour L -mount

Permet d'adapter un appareil à monture L sur un set de chambre Pico originellement dédié à une autre marque.

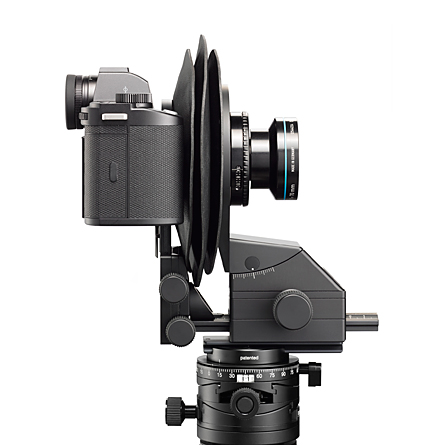

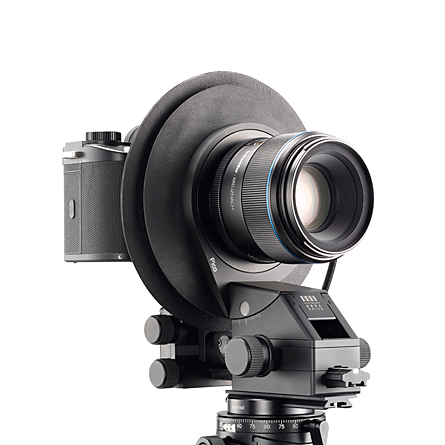

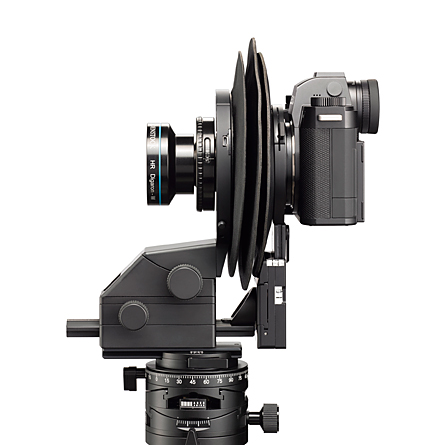

Ici une combinaison Leica SL3 - Pico - et un Schneider Blue Ring

010113

Pico adaptateur pour Canon R

Permet d'adapter un appareil à monture Canon R sur un set de chambre Pico originellement dédié à une autre marque.
010014

Pico adaptateur pour Nikon Z

Permet d'adapter un Nikon Z sur un set de chambre Pico originellement dédié à une autre marque.
010115

Pico adaptateur pour Hasselblad X

Permet d'adapter un Hasselblad X sur un set de chambre Pico originellement dédié à une autre marque.



010116

Pico adaptateur pour Leica M

Permet d'adapter un Leica M sur un set de chambre Pico originellement dédié à une autre marque.
010117

Pico adaptateur pour Fuji X

Permet d'adapter un appareil à monture Fuji X sur un set de chambre Pico originellement dédié à une autre marque.
010225

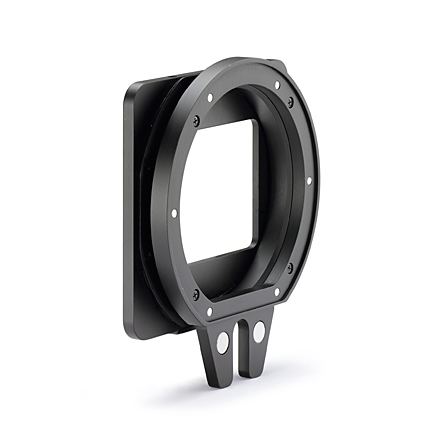

Pico adaptateur pour Phase One IQ

Permet d'adapter un dos Phas One IQ sur un set de chambre Pico originellement dédié à une autre marque.



010229

Pico adaptateur pour Hasselblad V

Permet d'adapter un appareil à monture Hasselblad V sur un set de chambre Pico originellement dédié à une autre marque.

Objectifs pour la Pico

Arca-Swiss propose deux objectifs badgés Arca-Swiss spécialement créés pour servir la chambre Pico.

La conception de la chambre permet en outre d'adapter au moyen de bagues d'adaptation une quantité d'autres objectifs présents en neuf ou en occasion.

On trouvera en neuf sur ce site les objectifs de chez Rodenstock.

Cette liste téléchargeable vous donne des informations sur les principaux objectifs montables sur la Pico.



Objectifs Arca-Swiss

010524

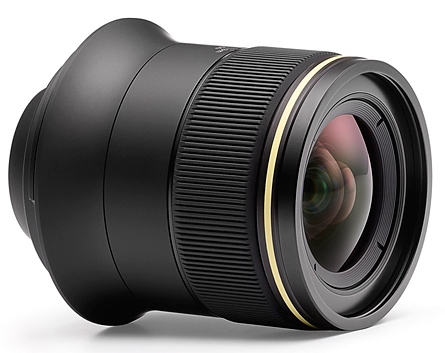

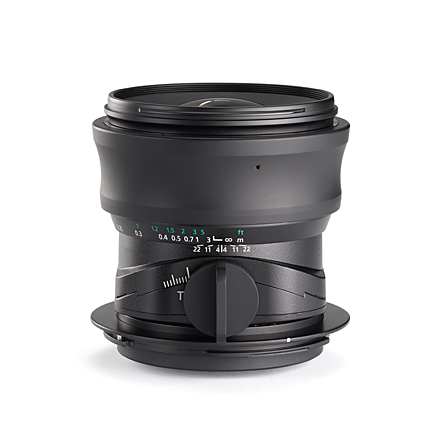

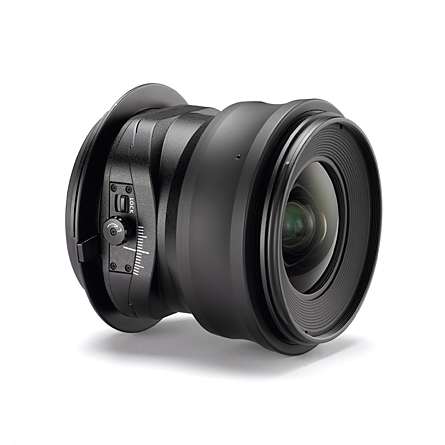

ARCA objectif 24 mm









Performances comparables aux objectifs Canon de la série TS-E.
Cercle d'image 67,2mm.

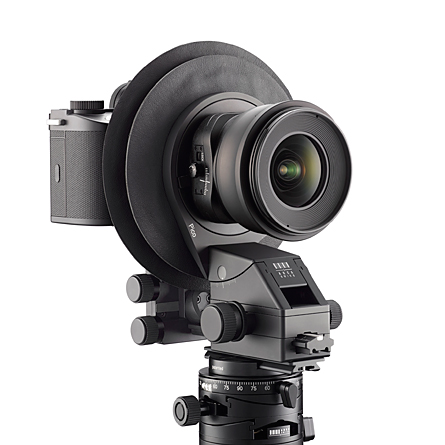

Pico pour Leica avec objectif Arca 24mm









010550

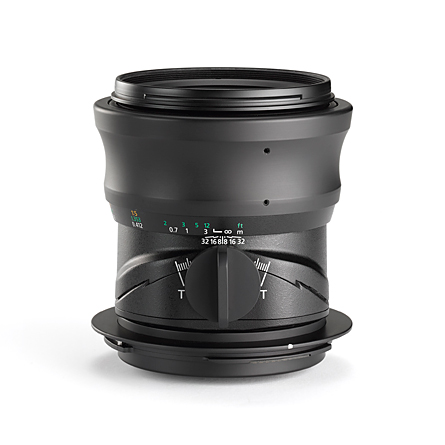

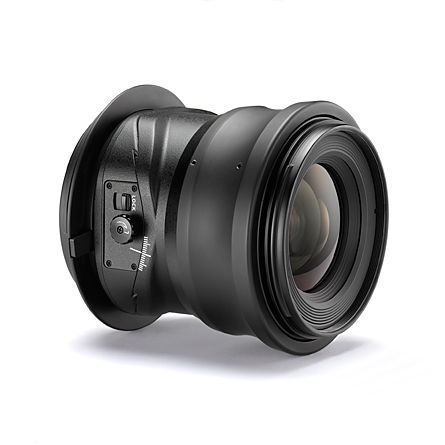

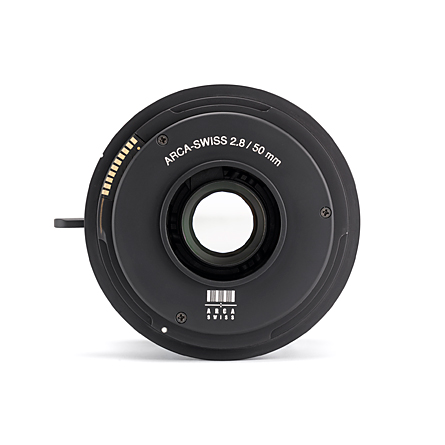

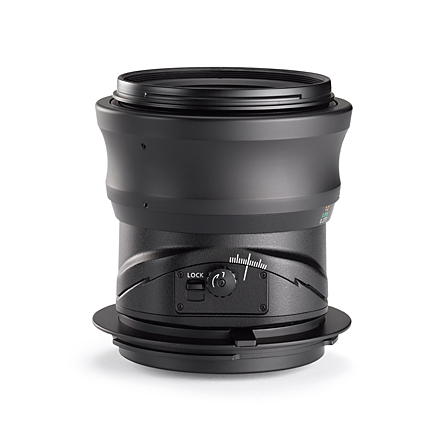

ARCA objectif 50 mm





Performances comparables aux objectifs Canon de la série TS-E.
Cercle d'image 67,2mm.

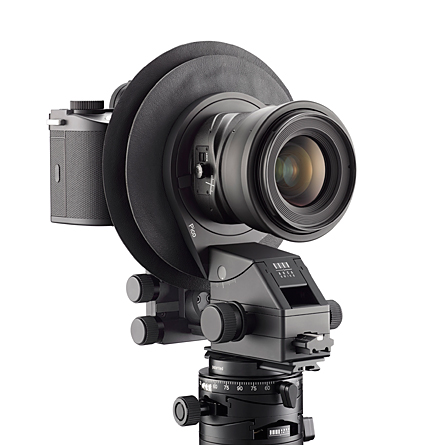

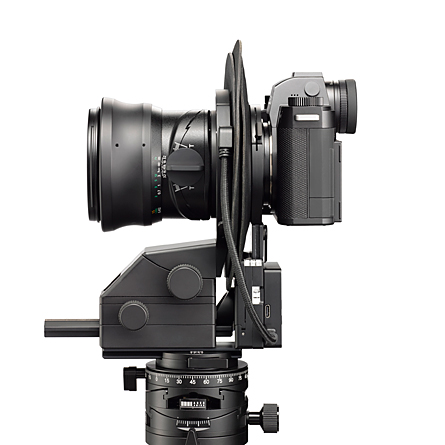

Pico pour Leica avec objectif Arca 50mm

010500

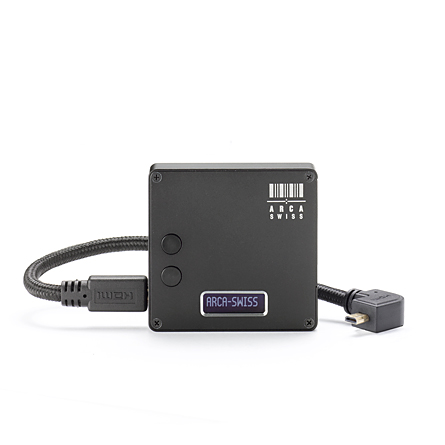

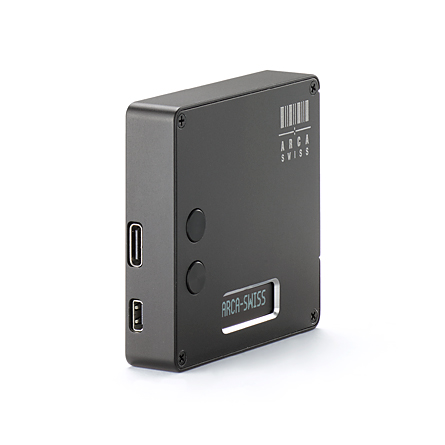

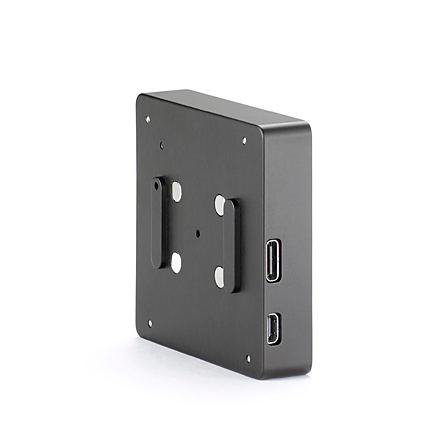

Pico ouverture e-Module





La ref 010500 Aperture Control module est nécessaire pour les 2 nouveaux Objectifs ARCA et aussi pour la Planchette Mamiya 645 / Phase One art 010915 pour contrôler le diaph (électronique).
Le module permet de régler, grâce à un bouton + et un bouton -, et de visualiser sur un écran lcd le diaphragme choisi par l'utilisateur.

A quoi sert la calibration réglable sur la Pico ?

La possibilité de calibration de la Pico doit être utilisée lorsque l'objectif adapté sur la chambre présente un groupe arrière flottant. Quelques objectifs présentent cette caractéristiques, en particulier les objectifs Arca-Swiss pour la Pico.
La calibration se déroule de la façon suivante :
- La mise au point est faite sur le rail à l'infini.
- Le cliquet de calibration permet de mémoriser ce réglage d'un clic.
- A partir de ce moment le réglage de la mise au point se fait sur la bague de mise au point de l'objectif (et plus sur la mollette de focus de la chambre).

A noter : la plupart des objectifs de chambre ne présentent pas de groupe arrière flottant et la mise au point se fait pour eux au moyen de la mollette de focus de la Pico.

Discussion : j'ai un mirrorless. Que peut bien m'apporter de plus la chambre Pico si je décide de m'acheter un objectif à décentrement ?

Nous répondons ici en comparant d'un côté
- l'utilisation d'un objectif Canon à décentrement sur un mirrorless
- de l'autre l'utilisation  d'un objectif Arca-Swiss à décentrement sur une chambre Pico accueillant votre Mirorrless



Avantages de l'utilisation de la chambre Pico

- La chambre vous apporte une ergonomie plus confortable en séparant mieux les mouvements :
Vous utilisez la bascule de l'objectif et vous utilisez la mise au point de l'objectif (après avoir réglé une fois pour toute la mise au point à l'infini sur votre rail de chambre). De ce côté pas de changement. Par contre vous utilisez les décentrements de la chambre. Les réglages sont plus éloignés les uns des autres et le confort de manipulation meilleur.

- Le décentrement est augmenté avec la chambre : le décentrement de l'objectif Canon est en effet de +-12mm sur un seul axe. Avec la chambre et l'objectif Arca-Swiss vous passez à +-20mm sur deux axes. Cela augmente énormément vos capacités de mouvements, et les capacités de stitching également.

- En cas de décentrement, sur la chambre, le point de vue ne varie pas : ce n'est pas en effet le centre de l'objectif qui monte ou descend comme avec un simple objectif à décentrement, ce qui modifie le point de vue ; c'est le plan arrière, autrement dit votre capteur, que vous déplacez dans le cercle d'image, et le point de vue décidé au départ reste fixe : vous choisissez ainsi en en toute conscience ce que vous en retenez. Cela fait une énorme différence en matière d'ergonomie.

- Sur l'objectif Canon, vous pouvez faire une bascule verticale ou une bascule horizontale, mais pas faire deux bascules à la fois. Sur la chambre Pico vous pouvez conjuguer les deux mouvements.

Au-delà de cette stricte comparaison, avec la chambre Pico vous donnez à votre mirrorless la possibilité de changer à loisir les objectifs utilisés en accédant en particulier quand vous le désirez (si votre budget suit...) aux objectifs Rodenstock ou Schneider - Phase One dont les capacités sont supérieures en terme de cercle optique, voir à des objectifs de moyen format que vous avez déjà dans vos cartons ou que vous trouvez sur le marché de l'occasion.

Et pour aller plus loin encore, si un jour vous passez au dos numérique moyen format, l'ensemble de votre système restera toujours utilisable : sur une chambre Pico, il vous suffit de changer l'adaptateur arrière et le dos remplace instantanément votre mirrorless.



Objectifs Rodenstock en monture B pour la Pico

Montage des objectifs avec les différentes solutions de contrôle d'ouverture du marché.
Ces objectifs permettent de dépasser le cercle d'image de 67,2 mm des objectifs Arca-Swiss proposés dans cette rubrique. Donc de faire de plus vastes mouvements en profitant pleinement des possibilités de réglage de la chambre Pico.



50403211

HR Digaron-W 4,0/32 Aperture Only, Monture B

50404011

HR Digaron-W 4,0/40 Aperture Only, Monture B

50405011

HR Digaron-W 4,0/50 Aperture Only, Monture B

50407011

HR Digaron-W 5,6/70 Aperture Only, Monture B

50408011

HR Digaron Macro 5,6/105mm float Aperture Only, Monture B

50412311

HR Digaron-S 5,6/23 Aperture Only, Monture B

50429011

HR Digaron-SW 5,6/90 Aperture Only, Monture B

50421311

HR Digaron-SW 6,5/138 float Aperture Only, Monture B

50403212

HR Digaron-W 4,0/32 X-Shutter, Monture B

50404012

HR Digaron-W 4,0/40 X-Shutter, Monture B

50405012

HR Digaron-W 4,0/50 X-Shutter, Monture B

50407012

HR Digaron-W 5,6/70 X-Shutter, Monture B

50412312

HR Digaron-S 5,6/23 X-Shutter, Monture B

50429012

HR Digaron-SW 5,6/90 X-Shutter, Monture B

50421312

HR Digaron-SW 6,5/138 float X-Shutter, Monture B

Cercle d'image à l'infini : 110mm

Plus d'information ici :
https://www.rodenstock-photo.com/product/hr-digaron-sw/138-mm



50403210

HR Digaron-W 4,0/32 Copal#0, Monture B (Copal#0 fourni par le client)

50404010

HR Digaron-W 4,0/40 Copal#0, Monture B (Copal#0 fourni par le client)

50405010

HR Digaron-W 4,0/50 Copal#0, Monture B (Copal#0 fourni par le client)

50407010

HR Digaron-W 5,6/70 Copal#0, Monture B (Copal#0 fourni par le client)

50412310

HR Digaron-S 5,6/23 Copal#0, Monture B (Copal#0 fourni par le client)

50429010

HR Digaron-SW 5,6/90 Copal#0, Monture B (Copal#0 fourni par le client)

Planchettes pour objectifs

Ces planchettes vous permettent d'adapter à votre chambre Pico des objectifs au-delà des objectifs Arca-Swiss ou Rodenstock pré-montés en monture B (la baïonnette de la Pico).



010915

Planchette d'objectif pour monture M645

Adaptateur convertissant la monture Arca B ("B-Mount") de la Pico en monture d'objectif M645.



La ref 010500 Aperture Control module est nécessaire
pour la Planchette Mamiya 645 / Phase One art  010915
pour contrôler le diaph (électronique).
Cette combinaison permet d'utiliser les objectifs Schneider BlueRing.

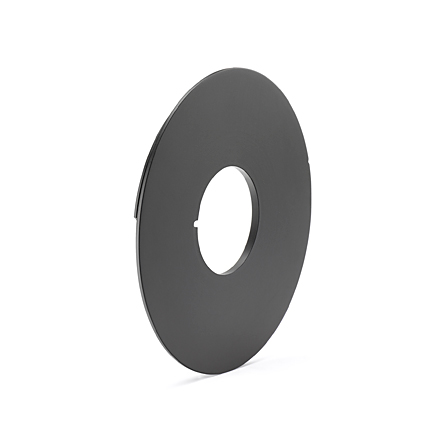

010900

Planchette d'objectif pour monture #0

Adaptateur convertissant la monture Arca B ("B-Mount") de la Pico en monture #0.

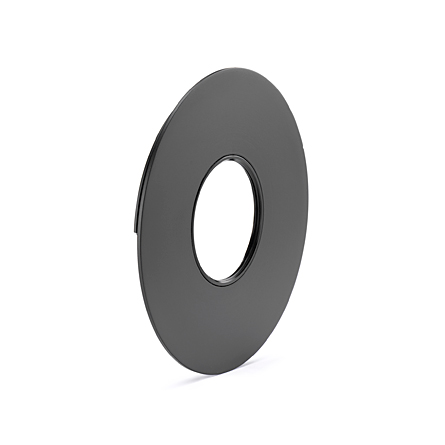

010906

Planchette d'objectif pour monture M39

Adaptateur convertissant la monture Arca B ("B-Mount") de la Pico en monture d'objectif M39.



010912

Planchette d'objectif pour monture Pentax 645

Adaptateur convertissant la monture Arca B ("B-Mount") de la Pico en monture pour objectifs Pentax 645.

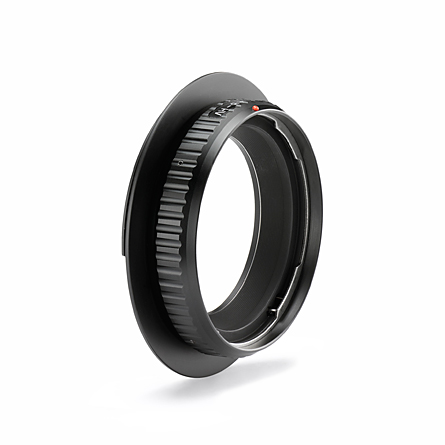

010908

Planchette d'objectif pour monture Hasselblad V

Adaptateur convertissant la monture Arca B ("B-Mount") de la Pico en monture pour objectifs Hasselblad V.



010910

Planchette d'objectif pour monture Rodenstock 105 mm

Adaptateur convertissant la monture Arca B ("B-Mount") de la Pico en monture pour objectifs Rodenstock 105mm.

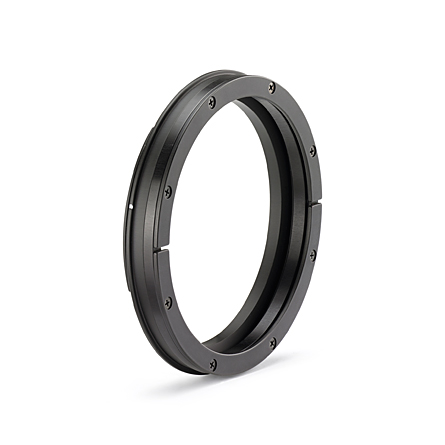

010913

Planchette d'objectif pour monture Rodenstock 138 mm

Adaptateur convertissant la monture Arca B ("B-Mount") de la Pico en monture pour objectifs Rodenstock 138mm.



010907

Planchette d'objectif pour monture R

Adaptateur convertissant la monture Arca B ("B-Mount") de la Pico en monture pour objectifs déjà montés en monture Arca-Swiss R.
