Retrouvez sur cette page les produits les plus récents d'Arca-Swiss.
Ces articles sont par ailleurs déjà ventilés sur ce site dans les catégories dont ils dépendent.
Téléchargez ici le pdf de présentation de ces nouveautés (Anglais-Allemand).
ARCA-SWISS a introduit à la Photokina 2016 une nouvelle planchette pour objectif à baïonnette Canon EF / EF-S rendant ces objectifs utilisables sur toute sa gamme de chambres 6x9cm.
Cette planchette permet un bon confort du réglage des ouvertures : La longueur focale de l'objectif et l'ouverture de l'objectif sont affichés sur un écran OLED lumineux intégré à la planchette. Deux boutons sur la planchette d'objectif permettent un changement de l'ouverture vers le haut ou vers le bas par incréments de 1/3. En appuyant sur les deux boutons en même temps l'objectif peut-être mis en position complètement ouverte ou se ferme à l'ouverture sélectionnée (on retrouve donc le même dispositif que dans les chambres grand format). On peut donc utiliser des appareils photographiques sans miroir (c'est-à-dire présentant une bonne proximité du capteur à la baïonnette, ce qui diminue le vignettage dû à l'objectif) avec capteur plein format comme le Sony A7R monté sur le plan arrière de la chambre. Des mouvements latéraux et verticaux peuvent être ainsi pratiqués sur le plan arrière, transportant l'appareil dans le cercle d'image de l'objectif Canon.
Il est recommandé d'utiliser des objectifs Canon T / S parce que ces objectifs permettent des mouvements jusqu'à 12mm dans chaque direction sans déplacer l'objectif. Le Tilt et le swing (inclinaison et bascule du plan avant) peuvent être réglés en utilisant l'inclinaison et les bascules exclusives des chambres Arca-Swiss disponibles sur tous les appareils photo ARCA-SWISS.
La planchette d'objectif est équipée d'un port mini-USB, dans lequel tout bloc d'alimentation fournissant un courant de 5 volts peut être connecté par l'intermédiaire d'un câble USB.
Pour mémoire, le cercle d'image des Canon TSE de 17mm et de 24 mm est de 67,2mm.
La rotule ARCA-SWISS Monoball Z1 est une version améliorée de la légendaire rotule Monoball B1. Les rotules de la série Z sont à la fois plus élégantes et plus abouties.
La taille et le poids de la rotule ont été significativement réduits, et pourtant la capacité des rotules a été encore améliorée.
sp (=simple panoramique) indique la présence d'une rotation à la base de la rotule : l'ARCA-SWISS Monoball peut ainsi décrire sur sa base une rotation de 360 degrés.
Le pas de vis de 1/4" est celui qui équipe la plupart des appareils numériques actuels.
La fixation à l'appareil se fait par vissage du disque (threaded disk) directement sur le pas de vis de l'appareil. Nous ne vous recommandons pas cette solution qui peut abimer rapidement, par les vissages / dévissages fréquents qu'elle occasionne, la base de l'appareil.
Préférez systématiquement l'achat de rotules équipées de plateaux rapides (quick set device ci-dessous) : le plateau est une fois pour toutes vissé à l'appareil ; on engage ensuite l'appareil dans l'étau rapide de la rotule. La manipulation est très rapide. On peut installer autant de plaques rapides qu'on a d'appareils susceptibles d'être montés sur la rotule.
Hauteur : 99 mmLargeur : 91 mmDiamètre du disque : 54 mmDiamètre de la base de la rotule : 70mmPoids de la rotule : 595 gLa rotule est capable de porter 60 kg
Même rotule, mêmes caractéristiques, sauf le pas de vis qui est le "gros" pas de vis 3/8. C'est le plus fréquent sur les appareils lourds, comme les chambres, ou les appareils anciens.
A noter : on peut monter les appareils photographiques disposant d'un pas 3/8 sur une tête de rotule équipée d'une vis mâle de 1/4 : il suffit de disposer du petit accessoire nécessaire. Moralité : si vous hésitez, préférez l'achat du 1/4 et joignez à l'achat l'écrou d'aptation !
sp (=simple panoramique) signifie que la rotule peut tourner de 360° sur sa base.
Dans le quick set device classic, la plaque rapide, préalablement fixée à l'appareil photographique, est introduite dans le rail de la rotule et maintenue en place par serrage manuel du bouton-vis qu'on voit sur la tête de la rotule.
La grosse mollette au pied de la rotule sert ou relâche le mouvement de la boule de rotule.
Poids : 660g
Hauteur : 103 mmLargeur : 104 mmDiamètre de la base de la rotule : 70 mmPoids de la rotule : 690 gLa rotule est capable de porter 60 kg
Voir les plaques pour appareil en système classic (et flipLock®)
La fermeture flip lock permet de gagner du temps à la mise en place de la plaque : c'est un levier verrouillable par cliquage qui assure le blocage de la plaque rapide dans le rail de la rotule. Un double mécanisme de sécurité (2 pressions) est destiné à éviter la libération intempestive de l'appareil.
Hauteur : 103 mmLargeur : 91 mmDiamètre de la base de la rotule : 70 mmPoids de la rotule : 665 gLa rotule est capable de porter 60 kg

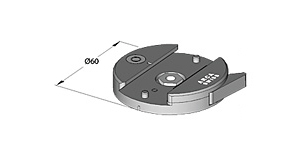

La monture Monoball Fix est la plus récente. Elle succède, en leur restant compatible, aux anciennes montures Classic et Fliplock. Ces dernières utilisaient un double-rail là où la monture Monoball Fix n'utilise plus qu'un seul rail, et est donc légèrement plus légère.
La compatibilité au sein du système ARCA-SWISS est assurée par le fait que le double-rail des anciennes montures Classic et Fliplock permet d'accueillir :- sur le rail du haut, les plaques Classic/Fliplock anciennes- sur le rail du bas, les plaques monoball®Fix récentes.
La Z1 est ici proposée avec la fixation monoball®Fix.
Hauteur : 99 mmLargeur : 104 mmDiamètre de la base de la rotule : 70 mmPoids de la rotule : 620 gLa rotule est capable de porter 60 kg
Voir les plaques pour appareil en system monoball®Fix
dp (=double panoramique) signifie que la rotule présente une deuxième unité de rotation entre boule asphérique et plaque. La présence de cette seconde unité est indispensable au photographe panoramiste qui n'a plus à mettre son pied de niveau : il suffit qu'il mette à niveau la tête de la rotule (avec le niveau inclus) pour effectuer des mouvements parfaitement parallèles à l'horizon.
Modèle avec attache Classic.
Poids : 800g
Hauteur : 103 mmLargeur : 104 mmDiamètre de la base de la rotule : 70 mmPoids de la rotule : 805 gLa rotule est capable de porter 60 kg
Même modèle que précédent, avec - dp (donc double panoramique) - Flip-lock (donc fixation plus rapide et moins encombrante)- Niveau intégré sur le porte-plateau
Modèle avec attache Flip-lock.
Hauteur : 103 mmLargeur : 91 mmDiamètre de la base de la rotule : 70 mmPoids de la rotule : 775 gLa rotule est capable de porter 60 kg
Même modèle que précédent, avec - dp (donc double panoramique) - MonoballFix- Niveau intégré sur le porte-plateau
La Z1dp est ici proposée avec la fixation monoball®Fix.
Poids : 760g

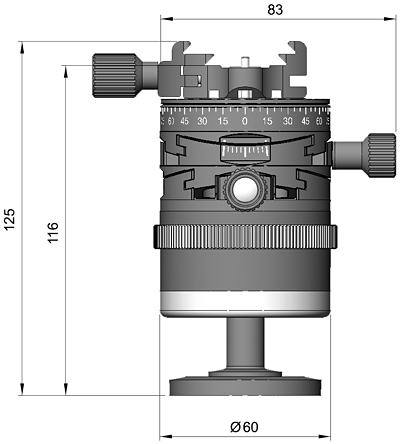

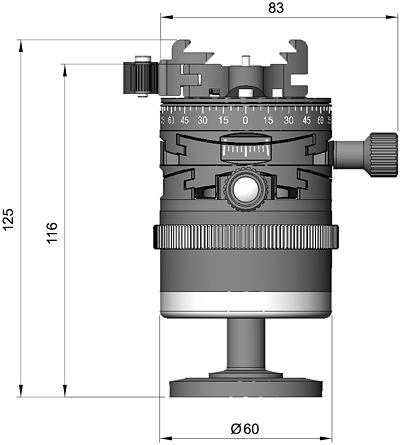

l'ARCA-SWISS Monoball P0 Hybrid est une nouvelle version des têtes p0 pour trépied compact et léger.
Toutes les têtes p0 tripodes sont équipés d'une boule asphérique et dispose d'un mécanisme de verrouillage breveté basé sur trois éléments de verrouillage disposés en planète autour de la balle. Ces éléments de blocage appliquent une force uniforme autour de la balle et assurent des mouvements fluides de l'appareil photographique dans tous les axes.
Au-dessus du mécanisme de verrouillage de la tête, ARCA-SWISS a intégré deux boutons de réglages micrométriques auto-verrouillant, dont chacun peut ajuster les mouvements avec précision jusqu'à une plage de ± 10 ° dans les axes X ou Y. Cela permet au photographe d'ajuster rapidement le niveau de l'appareil photo avec le serrage général de la rotule en utilisant la bague de verrouillage, puis d'être en mesure d'affiner la position de l'appareil photo précisément dans les deux axes, en utilisant les 2 boutons micrométriques.

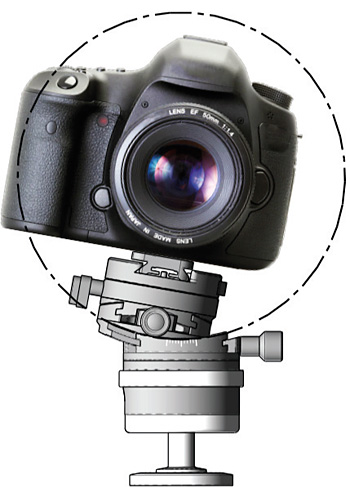

Ces mécanismes ont été conçus pour que l'appareil photographique se déplace dans un arc de cercle autour du centre de sa position. Si le point nodal est bien réglé, il n'y aura pratiquement pas de changement de position du sujet vu dans le viseur ou l'affichage. Une fois l'alignement et la mise à niveau de l'appareil obtenu, un dispositif de pivotement panoramique placé au-dessus des deux axes, permet une rotation complète de 360 ° à niveau, sans réglage supplémentaire de l'appareil. Cette rotule est la solution idéale pour les applications nécessitant des ajustements rapides mais précis, comme pour la photographie d'architecture, la photographie de table, la macro photographie et la photographie panoramique.

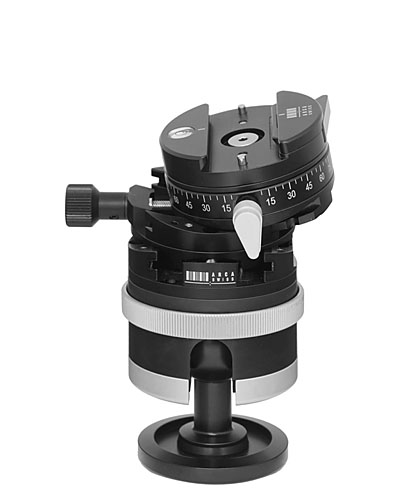

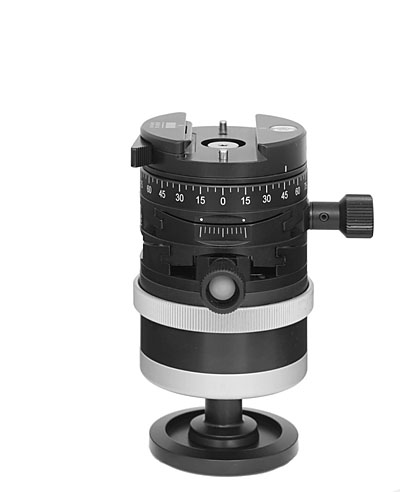

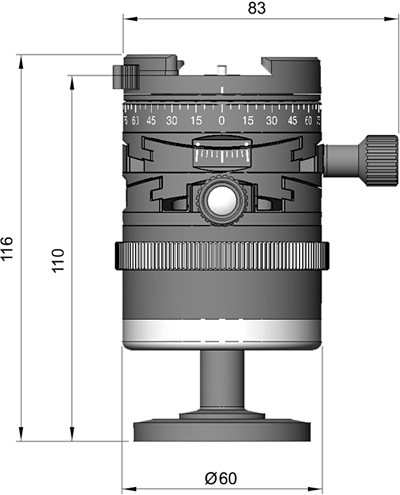

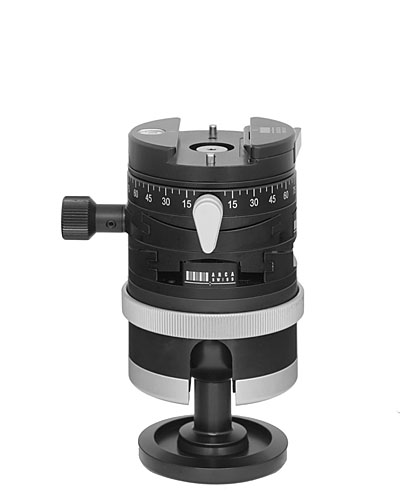

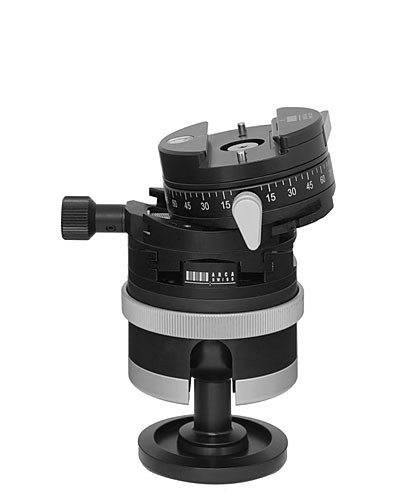

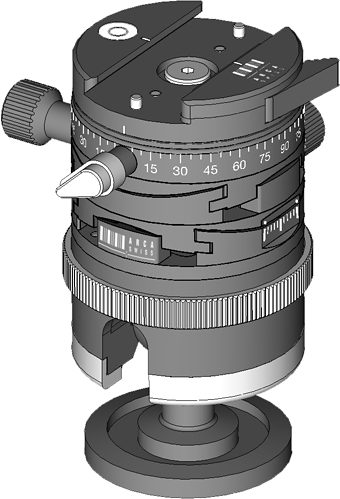

Version à étau MonoballFix
Poids : 550g

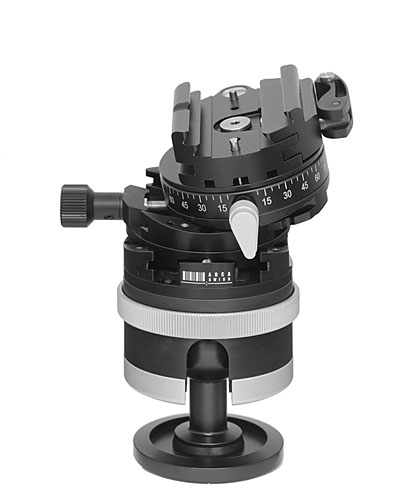

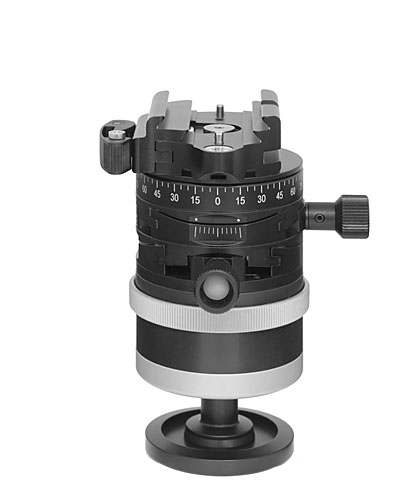

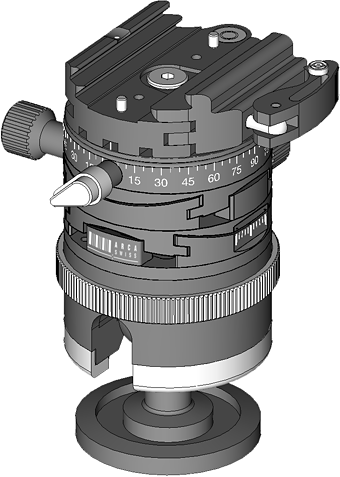

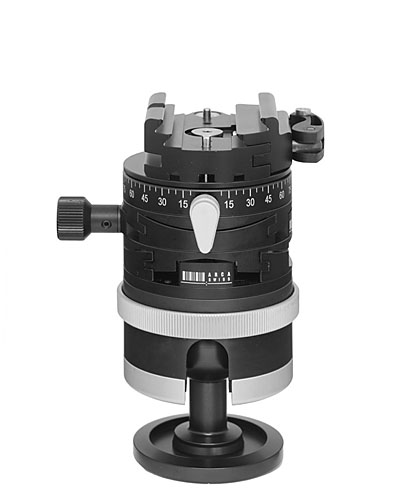

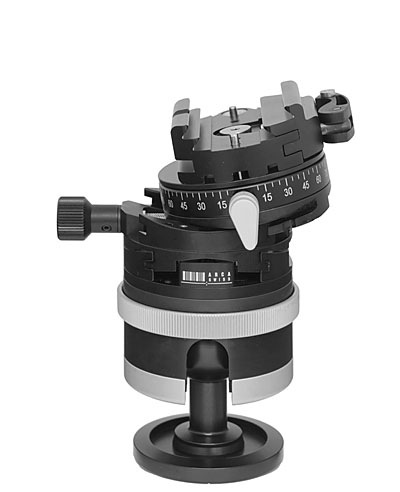

Version à étau Flip-lock.
Poids : 590g

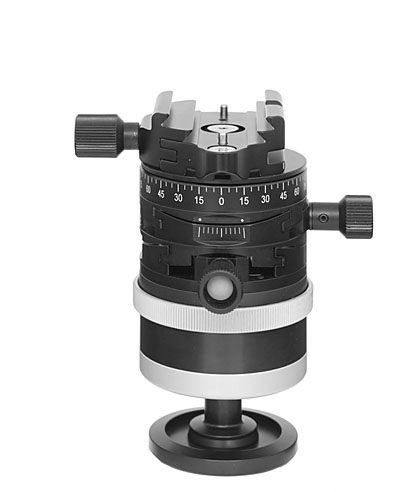

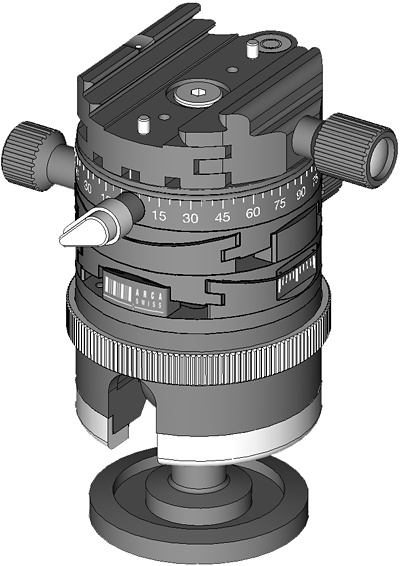

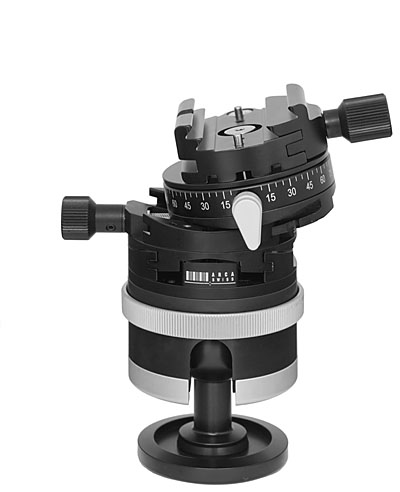

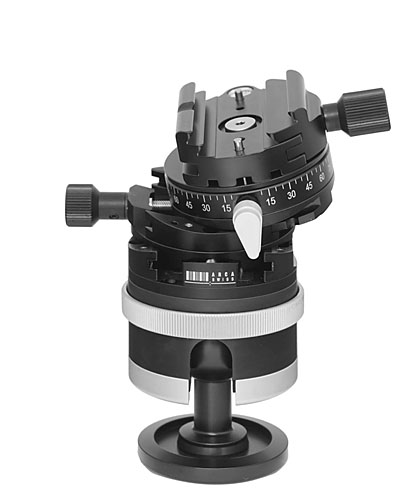

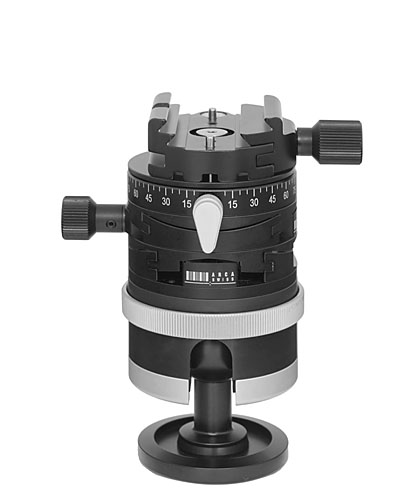

Version à étau Classic.
Poids: 590g
Mécanisme à double berceau pour réaliser par des réglages micrométriques dans 2 directions la mise à niveau directement depuis un pied sans rotule grâce à sa fixation 1/4 - 3/8. Comporte 2 mouvements panoramiques, un à la base et un au sommet. Ajouté à une P0 par l'intermédiaire d'une plaque pour appareil, permet de donner à sa P0 les mouvements d'une P0 Hybrid (montage alors évidemment un peu plus haut et lourd alors qu'une P0 Hybrid).
Mécanisme à double berceau pour introduire des réglages micrométriques dans 2 directions sur votre pied ou rotule Arca-Swiss actuelle.
Mécanisme à double berceau pour introduire des réglages micrométriques dans 2 directions sur votre rotule actuelle. Comporte 2 mouvements panoramiques, un à la base et un au sommet.

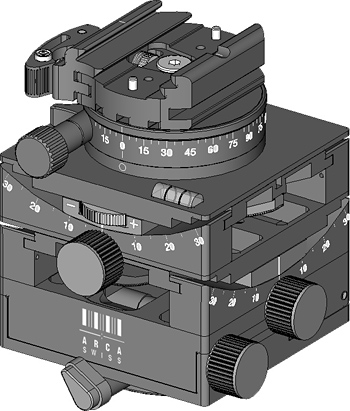

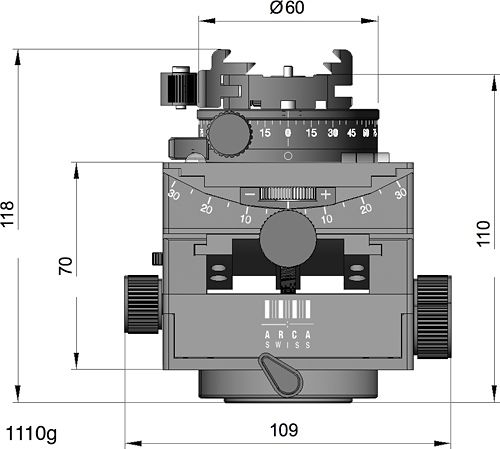

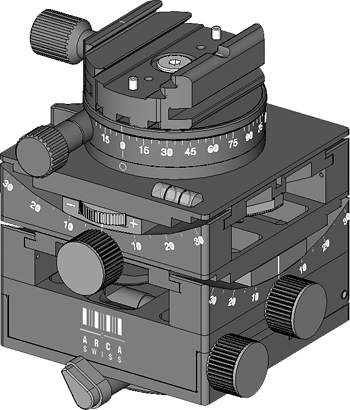

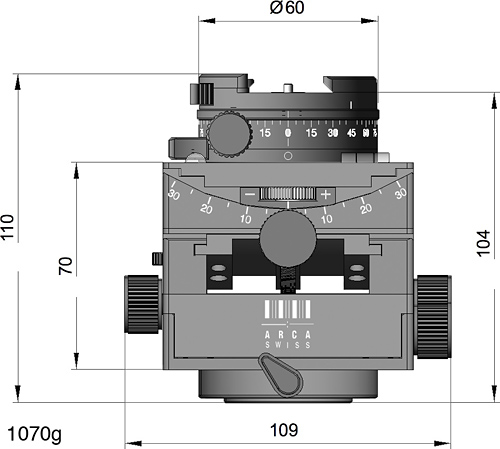

Le développement des rotules brevetées que sont le cube ARCA-SWISS C1 et la rotule ARCA-SWISS D4 au design unique et à la construction novatrice a été encore développé plus loin.
Les 2 rotules sont maintenant disponibles avec un mouvement micrométrique auto-bloquant situé sous l'étau de serrage de plaque, pour un positionnement précis en toute sécurité. Le nouvelles versions des rotules sont appelées "gp" pour geared panning control (contrôle du mouvement panoramique par levier) Lorsque le photographe veut utiliser le mouvement panoramique il a maintenant le choix entre un mouvement libre ou un mouvement micrométrique auto-bloquant. Quand le levier de gp est tiré, le mouvement panoramique est libre. Cette position convient pour les grand déplacements et les réglages panoramiques rapides..
En utilisant le nouveau dispositif de balayage panoramique à engrenage, les appareils photographique et les objectifs peuvent être dorénavant déplacés micrométriquement sur les trois axes.
Par leur position, les mouvements panoramiques maintiennent l'axe au centre.
Par ailleurs le cube ARCA-SWISS C1 gp et la D4 ARCA-SWISS gp sont équipés d'un deuxième contrôle de panoramique manuel à la base de la tête, permettant d'aligner la tête sur le trépied.
Le nouveau cube C1 gp et la rotule D4 gp sont proposés en plus des autres rotules de la gamme, dont elles sont le dernier développement. Elles ne remplacent pas les versions déjà existantes.

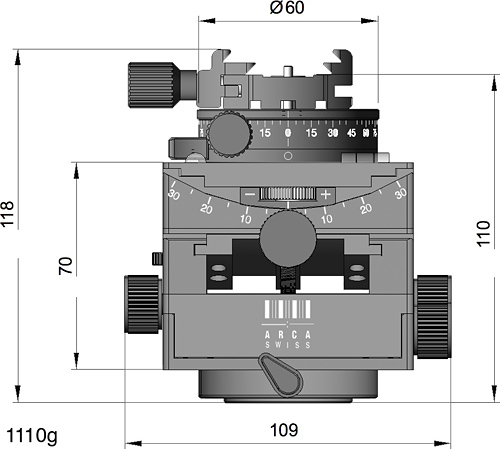

Version avec monture Classic.
Les 2 rotules sont maintenant disponibles avec un mouvement micrométrique auto-bloquant situé sous l'étau de serrage de plaque, pour un positionnement précis en toute sécurité. Le nouvelles versions des rotules sont appelées "gp" pour geared panning control (contrôle du mouvement panoramique par levier) Lorsque le photographe veut utiliser le mouvement panoramique il a maintenant le choix entre un mouvement libre ou un mouvement micrométrique auto-bloquant. Quand le levier de gp est tiré, le mouvement panoramique est libre. Cette position convient pour les grand déplacements et les réglages panoramiques rapides.
Version avec monture "Flip Lock".

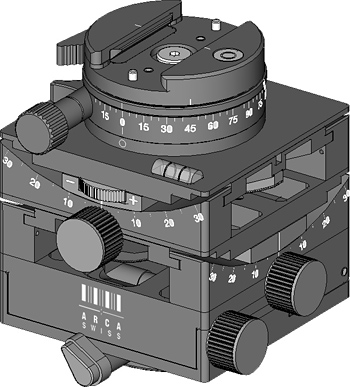

Version avec monture "MonoballFix".
Version avec monture "MonoballFix"..
Version avec monture "Flip-Lock".
Comprend une base 3/8" +1 disque 3/8".
Le système d'attache rapide de rotules pour pied standard (QuickLink Tripod head Mount system) est destiné à la résolution d'un problème qui a été une irritation pour de nombreux photographes au fil des ans.
Le système est composé d'un récepteur qui se fixe sur tout pied photo standard. Une plaque est par ailleurs fixée sous la rotule. Ce dispositif rend le montage et démontage de votre rotule quasi instantané.
L'installation est simple et, une fois installés, les composants du QuickLink d'ARCA-SWISS peuvent rester en place.
Ce système permet d'utiliser très facilement des systèmes de marques différentes sur un même pied, ou plusieurs rotules Arca-Swiss différentes sur le même pied.
Mode d'emploi :Ajuster le récepteur de montage QuickLink sur le haut du pied photo. Ensuite, fixez la plaque de connexion à la base de la rotule, en utilisant la clé Allen fournie. Une fois que les deux composants sont montés, engagez la rotule dans le récepteur du trépied et faire tourner la bague de verrouillage moletée dans le sens horaire jusqu'au blocage. Pour dissocier, tourner la bague moletée dans le sens horaire et enlever la rotule.
Des plaques de tête de pied peuvent être achetées séparément pour toutes vos rotules.
Disque supplémentaire 3/8"
