Bancs optiques

Le banc optique est la véritable colonne vertébrale d'une chambre monorail. Arca-Swiss l'utilise pour offrir le maximum de souplesse avec une excellente stabilité.
!
041115

Banc optique II 0-15cm

041120

Banc optique II 0-20cm

041125

Banc optique II 0-25cm

041130

Banc optique II 0-30 cm

041140

Banc optique II 0-40cm

044130

Banc optique pliant 30cm

Le banc optique pliant est livré d'origine avec les chambres de la série F-Line compact. Il s'agit en fait de deux rails classiques reliés entre eux par un astucieux système qui permet de les aligner puis de les serrer ensemble.

Depuis plusieurs années, tous les étaux rapides (classic, flipLock et monoballFix) prennent directement en charge les blanc optiques simples ou pliants (qui sont en largeur Monoballfix).

Banc vendu seul, sans la pièce d'accouplement de 8,5 cm ref 042108 nécessaire pour le montage sur un vieil étau arca ou un étau concurrent. La pièce d'accouplement de 8,5 cm est fournie uniquement avec les chambres en monorail ou banc pliant afin que les clients n'ayant pas un étau rapide ARCA Classic étagé ou monoballFix sur leur trepied puisse l'utiliser quand même.
044140

Banc optique pliant 40cm

Banc vendu seul, sans la pièce d'accouplement de 8,5 cm ref 042108 nécessaire pour le montage sur un vieil étau arca ou un étau concurrent. La pièce d'accouplement de 8,5 cm est fournie uniquement avec les chambres en monorail ou banc pliant afin que les clients n'ayant pas un étau rapide ARCA Classic étagé ou monoballFix sur leur trepied puisse l'utiliser quand même.
044150

Banc optique pliant 50cm

Banc vendu seul, sans la pièce d'accouplement de 8,5 cm ref 042108 nécessaire pour le montage sur un vieil étau arca ou un étau concurrent. La pièce d'accouplement de 8,5 cm est fournie uniquement avec les chambres en monorail ou banc pliant afin que les clients n'ayant pas un étau rapide ARCA Classic étagé ou monoballFix sur leur trepied puisse l'utiliser quand même.

Le système de rail Arca-Swiss



















Différentes combinaisons peuvent permettre d'arriver à des longueurs quasi identiques.

Par exemple :

En haut :
Banc de 15 cm + pièce d'accouplement de 50cm + banc de 40cm = environ 71 cm, suffisant pour un soufflet de 61 cm.


En bas :
Banc téléscopique de chambre de 30cm, déployé à son maximum de 45cm
+ une extension de 25 cm permettant d'atteindre également environ 71 cm.



On trouvera plus d'information (en anglais) sur les rais du système dans ce pdf, en page 6.
Les bancs dont les numéros commencent en 041, sont les banc simples.
Les accouplements portent les numéros commençant par 042
Les numéros commençant par 043 sont les bancs télescopiques.
Les numéros des bancs pliants commencent par 044.



044111

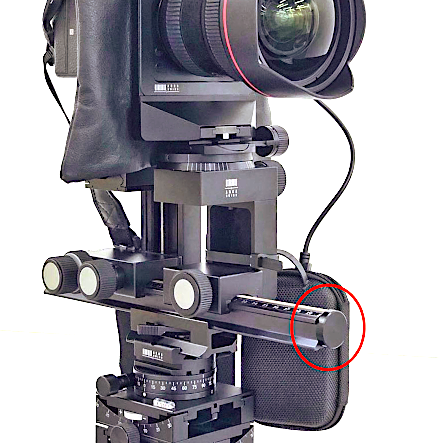

Rail stop

Bouchon en plastique noir normalement placé au bout du banc des M-Two et Universalis. S'emmanche en force. La fixation peut éventuellement être renforcée par collage.

Il est possible de placer cet accessoire sur un Table-X qu'on désirerait utiliser autrement qu'à l'horizontal.
